工作原理

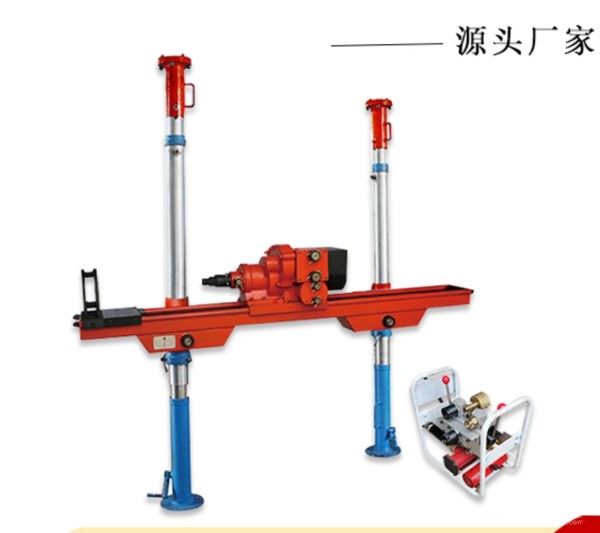

ZQJC-1100型采用风动马达驱动系统，高压空气通过进气阀进入马达腔体，推动叶片旋转输出动力，带动钻杆实现高速回转（转速0-350r/min可调）。设备配备加强型架柱支撑结构，通过液压锁紧装置固定钻孔角度，支撑立柱可360°水平旋转、±75°俯仰调节，确保深孔钻进时的稳定性。进给机构采用双气缸推进，提供0-18kN连续可调的推进力，配合自动退钻功能，可高效完成Φ65-110mm钻孔作业，最大钻进深度达100m。系统集成气压调节阀与多级消音器，可根据岩层硬度动态调整输出扭矩（最大1100N·m），同时将作业噪音控制在85dB以下，改善井下作业环境。
应用范围
该设备广泛应用于煤矿井下超前探放水孔、瓦斯抽放孔、地质构造探测孔、巷道支护孔等场景。其高扭矩输出与深孔钻进能力，可轻松穿透f=8-12级中等硬度岩层，尤其适合断层带、含水层、采空区等复杂地质条件下的勘探需求。模块化设计（主机重量520kg）支持快速拆装，可适配矿车运输或人工搬运，满足综采工作面两巷、掘进迎头等狭小空间的作业要求。
产品技术参数
钻孔直径：Φ65-Φ110mm
最大钻孔深度：100m（根据岩层条件）
额定转矩：1100N·m
回转速度：0-350r/min（无级可调）
推进力：0-18kN
主机重量：520kg
适用气压：0.6-0.8MPa
噪音等级：≤85dB
产品特点
深孔高效钻进：1100N·m高扭矩输出，配合双气缸推进，日均钻进效率提升50%，缩短勘探周期。
全向精准定位：360°旋转与±75°俯仰调节，单台设备覆盖全断面钻孔需求，减少设备搬运次数。
本质安全防爆：全风动结构无电火花风险，符合MT/T 661-2011煤矿防爆标准，适配高瓦斯矿井。
耐用维护便捷：核心部件采用高强度合金钢材质，耐磨寿命提升60%，日常仅需清洁与润滑保养，降低维护成本。
