工作原理

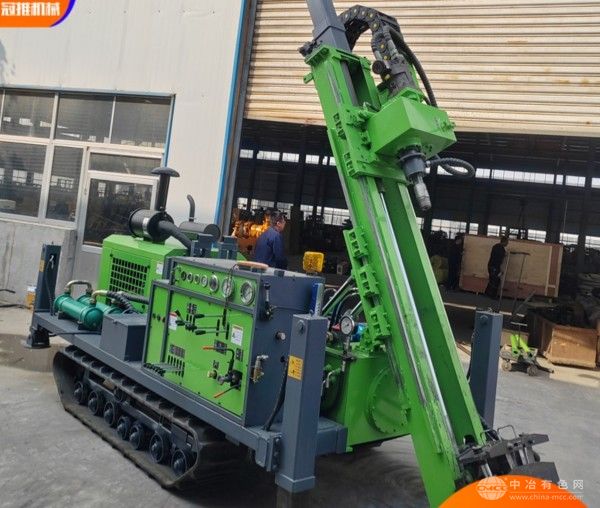

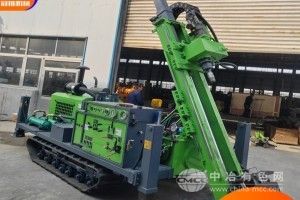

GT-85.1采用全液压动力头回转与给进系统,通过高压液压油驱动动力头旋转,配合高精度推进梁实现钻具的平稳钻进。其核心创新在于多角度调节机构:钻架通过双液压油缸协同作业,可在垂直面内0-90°无极调整,并配备360°水平回转平台,满足斜孔、水平孔及垂直孔的灵活切换。钻进过程中,根据岩层硬度(f=3-12)选择金刚石绳索取芯钻具或合金钻头,配合泥浆循环系统(或空气排渣)清除孔底岩屑,确保岩芯完整率≥95%。设备集成智能控制系统,可实时监测钻压、转速及扭矩,自动调整参数以适应复杂地层。
应用范围
广泛应用于金属矿山(如铁、铜、金)深部找矿、非金属矿(煤炭、石膏)储量验证、能源资源(地热、页岩气)开发勘探,以及隧道超前地质预报、采空区探测、边坡稳定性评估等工程。尤其适合地形复杂区域(如陡坡、山脊)或需避开障碍物的定向钻进任务,例如穿越断层带或已有巷道进行隐蔽矿体探测,显著降低勘探成本与风险。
产品技术参数
钻孔直径:Φ75-150mm(取芯直径Φ46-94mm)
最大钻探深度:1000m(根据岩层调整)
动力头转速:0-800r/min(无级可调)
推进力/提升力:150kN/180kN
角度调节范围:垂直0-90°/水平360°
整机重量:≈15t(含动力站)
动力配置:柴油发动机(功率165kW)或电机(110kW)
行走方式:履带式(爬坡能力≥35°)
岩芯提取方式:绳索取芯(单次提钻长度≥6m)
产品特点
多角度精准钻进:全液压驱动实现任意角度定位,钻孔偏斜率≤0.8%,满足深部高精度勘探需求;
高效取芯能力:金刚石钻具配合绳索取芯技术,单次作业取芯长度提升50%,岩芯完整率高;
强适应性地层:动力头扭矩达8000N·m,可钻进f=12的硬岩层,覆盖多数金属矿勘探场景;
智能安全设计:配备孔底压力传感器与自动防卡钻系统,实时预警并处理卡钻、埋钻等事故;
模块化便捷运输:动力站、钻机本体与操作台可快速拆装,适应山区及井下狭小空间作业。
