工作原理

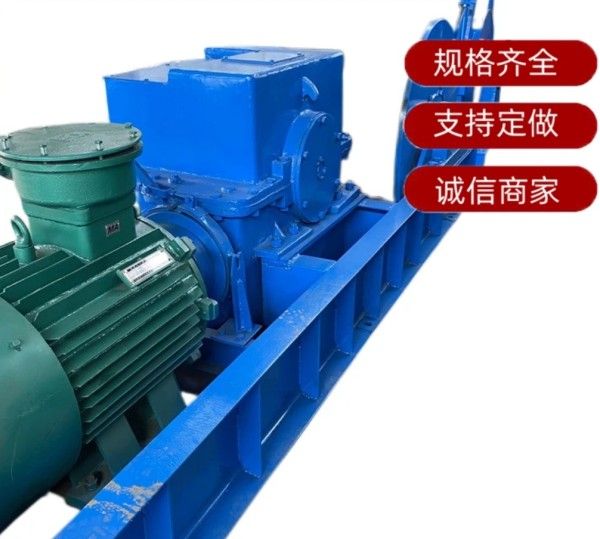

JSDB-40YCA采用双速行星齿轮减速机构与双电机驱动设计。动力由两台防爆电机（高速/低速档独立控制）输出，通过离合器切换传动路线：高速档（电机直连）适用于轻载快速运输，低速档（经行星减速箱降速增扭）适用于重载慢速牵引。卷筒缠绕钢丝绳，通过滑轮组改变牵引方向，实现物料或设备的提升、下放及水平移动。制动系统配备液压盘式制动与手动机械制动双模式：正常停车时，液压系统推动制动盘压紧摩擦片；紧急情况或断电时，手动制动装置立即锁死卷筒，确保安全。设备还集成深度指示器、过载保护及速度监测装置，实时反馈运行状态。
应用范围
广泛应用于煤矿井下（综采工作面支架安装/回撤、顺槽运输、井底车场调度）、金属矿山巷道及隧道工程等场景。可牵引载重≤400kN（40吨）的矿车、液压支架、掘进设备或材料车，适应坡度≤15°的巷道内短距离（≤800米）运输，也可用于井下设备维修、管道铺设等辅助作业，实现“一机多用”。
产品技术参数
额定牵引力：400kN（40吨）
钢丝绳直径：Φ28-Φ32mm
卷筒容绳量：800m
绳速（高速档）：1.2-1.5m/s
绳速（低速档）：0.3-0.5m/s
电机功率：2×55kW（防爆型）
电压等级：660V/1140V（可定制）
外形尺寸（长×宽×高）：4.2m×1.8m×2.0m
总质量：约7.5t
制动方式：液压盘式制动+手动机械制动
适用环境：温度-10℃~+40℃，湿度≤95%
产品特点
双速高效：高速档快速运输、低速档重载牵引，工况适应性强，效率提升30%；
防爆安全：全系防爆电机与电气元件，符合煤矿安全标准，适应易燃易爆环境；
结构紧凑：模块化设计，占地面积小，便于狭窄巷道内安装与移动；
操作智能：集成控制面板显示牵引力、速度及深度，支持远程遥控操作；
维护便捷：关键部件（如制动器、减速箱）采用标准化设计，维修成本低。
