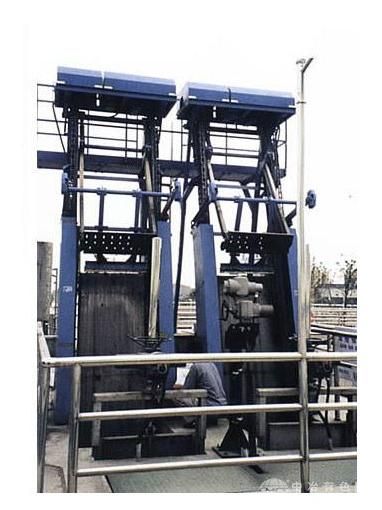

GZ型高链式格栅除污机
用途：
GZ型高链式格栅除污机适用于城市污水处理厂或泵站进水渠(井)，拦截并清除进水中的漂浮物，保证后续处理工序正常运行。高链式格栅除污机的传动部件均在水面以上，有效防止水中污物的侵入及卡阻，安装维修方便，使用寿命长。
型号所示意义：
GZ(高链式格栅) -□(机宽 )
工作原理：
高链式格栅除污机主要由驱动装置、机架、导轨、齿耙和卸污装置等组成。三角形齿耙架的滚轮设置在导轨内，另一主滚轮与环形链铰接。由驱动机构传动分置于两侧的环形链，牵引三角形齿耙架沿导轨升降。
1)下行时，三角形齿耙架的主滚轮，是环形链条的外侧，齿耙张开下行。见图a所示至下行终端.主滚轮回转到链轮内侧，三角形齿耙插入格栅栅隙内。
2)上行时，耙齿把截留于格栅上的栅渣扒集至卸污料口，由卸污装置将污物推入滑板，排至集污槽内，见图c。此时三角形齿耙架的主滚轮已上行至环链的上端，回转至环链的外侧，齿耙张开，完成一个工作程序。
