工作原理

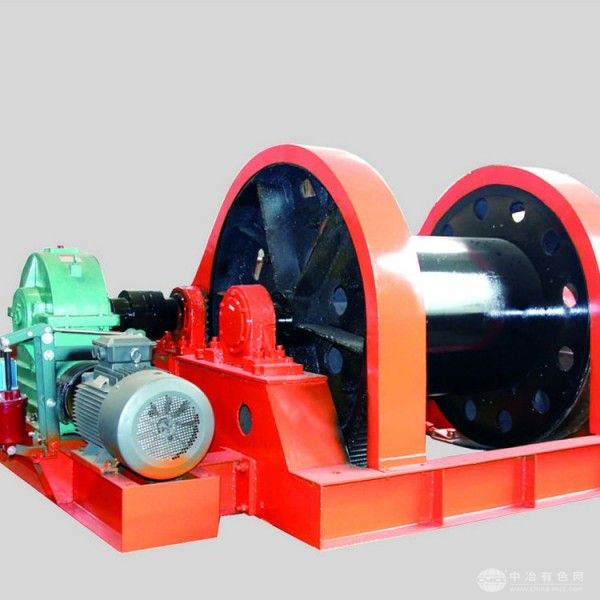

该绞车采用行星齿轮减速传动结构：主电机（功率范围30kW-200kW）通过联轴器驱动行星减速器（传动比20-80），将高速旋转转化为低速大扭矩输出；减速器输出轴连接卷筒（直径800-2000mm），缠绕高强度钢丝绳（直径18-36mm，抗拉强度≥1770MPa），通过卷筒正反转实现钢丝绳的收放；制动系统采用液压盘式制动器（制动力矩≥1.5倍额定负载），配合液压站（压力10-16MPa）提供稳定制动力，同时设置手动紧急制动装置（响应时间≤0.2s）作为双重保障；操控系统集成PLC控制器与变频器，可实时调节卷筒转速（0-30r/min）与牵引力（误差≤5%），并配备深度指示器（精度±10cm）与超速保护（触发速度≥1.2倍额定值），确保操作精准安全。
应用范围
覆盖多类型矿山建设场景：立井掘进（提升钻具、抓岩机、吊盘等）、斜井施工（运输管路、轨道、模板等）、设备安装（吊装井架、提升机、罐笼等大型部件）及井下救援（拖拽障碍物、转移设备）等，尤其适合潮湿、粉尘大或空间狭窄的井下环境；设备支持定制化设计，可适配防爆电机（ExdI Mb级）与防腐涂层，满足瓦斯矿井或高盐雾工况需求；防护等级达IP55，可在-15℃-40℃、湿度≤95%的环境中稳定运行，兼容手动、电动双模式操作，适应不同作业习惯。
技术参数
额定牵引力：50-500kN（依型号而定）；钢丝绳直径：18-36mm；卷筒直径：800-2000mm；卷筒容绳量：300-1000m；主电机功率：30kW-200kW；转速范围：0-30r/min（变频可调）；制动方式：液压盘式制动（制动力矩≥1.5倍额定负载）+手动紧急制动；安全保护：超速、过卷、松绳、限位、液压系统故障等保护；控制方式：PLC+变频操控（支持远程监控）；工作温度：-15℃-40℃；工作湿度：≤95%RH；防护等级：IP55；电源：AC380V/660V（防爆型可选）；重量：3-12吨（依型号而定）；尺寸：依具体配置定制。
产品特点
全系列通过MA/KA矿用安全认证，符合《煤矿安全规程》及MT/T 950-2019标准，关键部件（如行星减速器、制动器）寿命较传统设备提升40%；变频调速技术使启动/制动更平稳，减少钢丝绳冲击（断丝率降低30%），延长使用寿命；模块化设计支持快速更换卷筒、制动器等核心部件，维护时间缩短50%；智能操控系统可记录运行数据（如牵引次数、负载曲线）并生成维护提醒，降低停机风险；可选配无线遥控装置（控制距离≥50m），提升操作灵活性。该绞车以“强劲、稳定、易维护”的特性，成为矿山凿井与设备安装的核心装备。
