工作原理

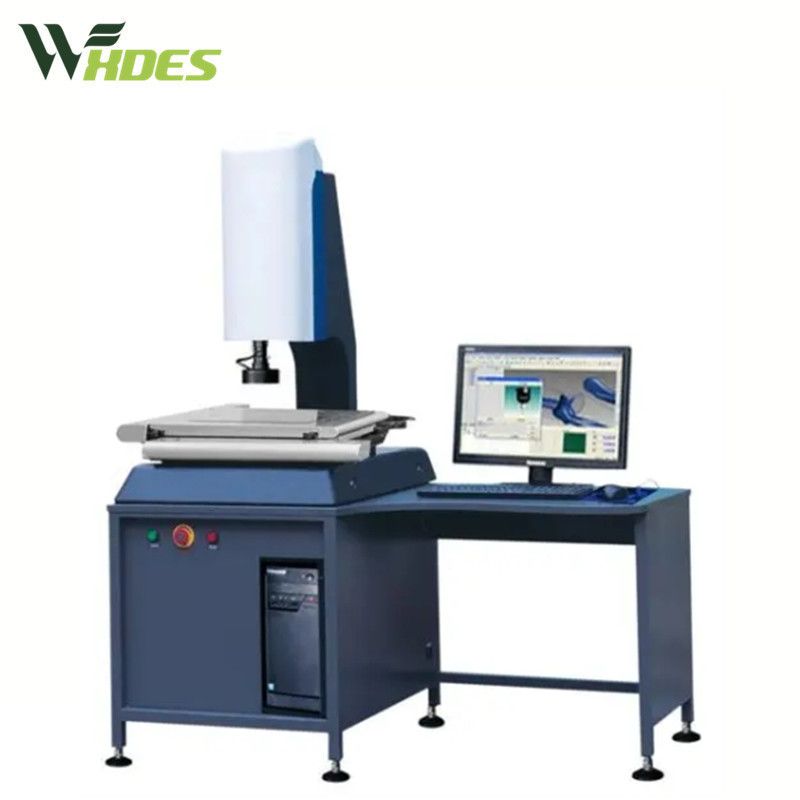

设备采用高分辨率CCD相机与0.7-4.5X连续变倍物镜组合，通过LED环形表面光与轮廓光提供多角度照明，确保工件表面细节清晰成像。Z轴搭载高精度步进电机与SINPO闭合式光栅尺，结合自动对焦算法，可实现4秒/次的快速垂直聚焦，精准捕捉工件高度变化。软件系统通过亚像素细分技术提取边缘特征点，结合光学尺反馈的位移数据，自动计算三维坐标与尺寸参数，支持点、线、圆、弧等20余种几何元素的测量。
应用范围
航空航天：测量发动机叶片型面公差、机匣孔系位置度及复合材料构件形变；
汽车制造：验证变速箱壳体同轴度、车身钣金件冲压精度及电池模组焊接质量；
精密电子：检测PCB板焊盘间距、手机玻璃盖板平面度及摄像头模组镜片同心度。
典型案例包括某航空企业通过该设备实现涡轮叶片型面全检，单件测量耗时≤5秒，重复性精度达±0.5μm。
技术参数
测量范围：X/Y/Z轴行程达300×200×200mm；
定位精度：XY轴≤(3+L/200)μm，Z轴≤(5+L/200)μm；
分辨率：0.001mm；
光源配置：程控5环8区LED表面光与轮廓光，亮度可调；
软件功能：支持DMIS编程、CAD数模比对及SPC统计分析，兼容Word、Excel、DXF格式输出。
产品特点
智能高效：Z轴自动对焦与三轴联动控制，测量效率较传统设备提升5倍；
高刚性稳定：全花岗岩基座与气浮导轨设计，环境温度20±2℃时精度波动≤0.3μm；
模块化扩展：可选配英国Renishaw接触式测头或激光扫描模块，实现2.5D/3D复合测量；
操作便捷：支持一键测量与批量编程，软件界面友好，新手30分钟即可上手。
