工作原理

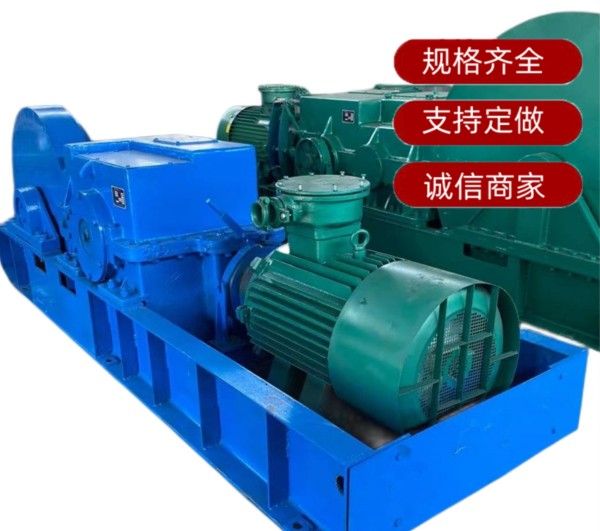

JH-14采用隔爆型三相异步电机驱动，经双级行星齿轮减速机降低转速并放大扭矩，动力传递至卷筒缠绕钢丝绳。电机启动后，通过正反转控制实现物料的提升或下放，导向滑轮可灵活调整牵引方向。制动系统配备液压盘式制动与电磁失电制动双模式：正常停车时，液压系统提供持续制动力；断电或故障时，电磁制动器瞬间锁死卷筒，防止溜车。设备集成过载保护与智能监测模块，实时监测牵引力、钢丝绳张力及电机温度，超限自动报警停机，确保运行安全。
应用范围
广泛应用于煤矿综采工作面、顺槽及井底车场等场景，主要用于回撤载重≤140kN（14吨）的液压支架、单体支柱及金属网，也可牵引矿车、输送机部件等设备，适应坡度≤12°的巷道内中短距离（≤200米）运输。此外，该绞车还可用于井下管道安装、电缆敷设及事故救援等紧急牵引任务，满足高强度、高频率的井下作业需求。
产品技术参数
电机功率：18.5kW（隔爆型，MA认证）
额定电压：660V/1140V（可定制）
钢丝绳直径：Φ21.5mm
卷筒容绳量：200m
额定牵引力：140kN（14吨）
绳速：0.1-0.3m/s（可调）
外形尺寸（长×宽×高）：2.2m×1.0m×1.3m
总质量：约1.2吨
制动方式：液压盘式制动+电磁失电制动
适用环境：温度-10℃~+40℃，湿度≤95%，甲烷浓度≤0.5%
产品特点
MA认证安全：通过国家矿用产品安全认证，隔爆结构与电气系统符合煤矿安全标准；
大牵引力：140kN额定牵引力，轻松应对重载回撤与设备搬运；
双制动保护：液压+电磁双制动系统，制动距离短，安全性提升50%；
智能监测：集成力、速、温三重监测，故障预判准确率达95%；
耐用可靠：关键部件采用合金钢锻造，寿命延长40%，维护周期延长30%。
