工作原理

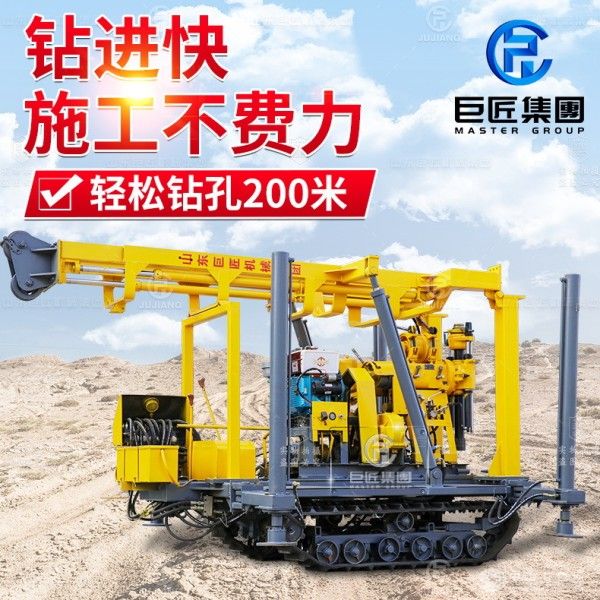

该钻机采用全液压驱动系统,由柴油发动机驱动变量柱塞泵,为动力头提供高压油流,实现0-1500rpm无级调速旋转,同时液压缸提供最大180kN的轴向给进力。钻进过程中,金刚石或硬质合金钻头高速切削岩层,岩芯通过双管单动取芯技术保存,外管护壁、内管存样,有效减少钻进扰动,确保岩芯完整率≥90%。履带底盘配备液压行走马达,支持360°原地转向,适应复杂地形自主移动。
应用范围
设备适用于金属矿、非金属矿详查,区域地质填图,能源资源勘探(如页岩气、地热),以及交通、水利等工程地质勘察。在山区、丘陵、沙漠等交通不便区域,可独立完成钻机定位、钻孔施工及岩芯采集全流程,单日最高钻探进度达60-100米(视地层硬度),显著提升野外作业效率。
技术参数
钻孔直径:Φ75-150mm
钻孔深度:0-230m(标准配置)
动力头转速:0-1500rpm(无级可调)
最大给进力:180kN
履带接地比压:≤0.08MPa
动力配置:柴油发动机(55kW)
整机重量:≤12吨(含履带底盘与动力系统)
外形尺寸(长×宽×高):7.5m×2.5m×3.2m
产品特点
深孔高效:液压系统压力达21MPa,动力头扭矩提升至3500N·m,硬岩地层钻进效率提高35%;
取芯精准:双管单动技术结合液压稳压控制,岩芯采取率较传统机型提升20%,满足矿产分级评估需求;
机动性强:履带底盘支持25°爬坡与横向行走,通过狭窄路段时可折叠桅杆,转场运输无需额外吊装设备;
智能可靠:配备液晶操控屏与压力传感器,实时监测钻压、转速及泥浆流量,支持故障代码存储与远程诊断。
