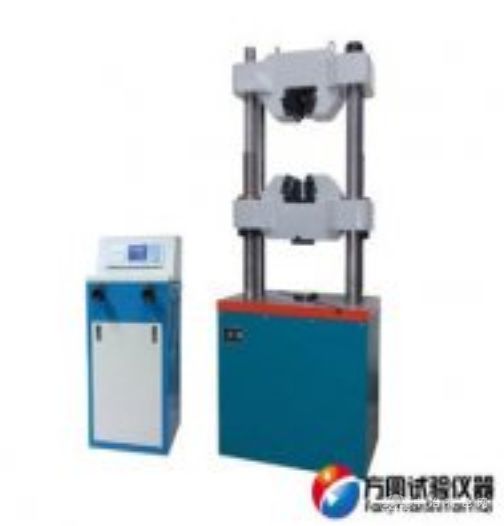

WE-600B/1000B数显式液压万能试验机
一、产品介绍
1.WE-600B/1000B数显式液压万能试验机采用手动控制、液压加载，电子测量、液晶显示、试验数据自动处理，试验结果打印，主要用于完成对金属材料和非金属材料的拉伸、压缩、弯曲等力学性能，完全符合国家GB/T16826-2008《电液伺服万能试验机》及《金属材料室温拉伸试验方法》GB/T228-2002标准要求；同时能满足：、ASTM、JIS等标准中对材料的实验要求。可自动求取屈服力，抗拉强度等材料力学性能指标。增加附具后可完成：高强螺栓、链条、钢丝绳等材料的试验。
2.WE-600B/1000B数显式液压万能试验机主机采用双丝杠中横梁传动机构,液压缸下置，安装试样方便，稳定性好，造型美观.
3.WE系列数显液压万能试验机是老式液压万能试验机的理想换代产品。
二、方案简述：
1.适用范围：用于金属材料的拉伸、压缩、弯曲试验；增加简单附件，可完成胶带、链条、环链、钢丝绳、电焊条等材料的力学性能试验。
2.特点描述：度盘显示（电子测力，液晶显示，试验数据处理、打印存储功能）具有操作方便，数据直观。是公路工程、建材、机械等行业理想的实验设备。
三、WE-600B/1000B数显式液压万能试验机技术参数：
WE-B液压万能试验机使用操作方法
1、度盘选用
试验人员在作试验前应对试件最大载荷有所估计，以便选用相应的测量范围，才能得到准确的数据。例如：某试件估计最大载荷不超过100kN的就应选用120kN的量程，如估计试件最大载荷不超过200kN的就应选用300kN的量程，这样是为了保证试验结果数据能更准确。选用某一个测量范围时，相应的调整缓冲阀的手柄对准相应的测量范围的刻线。
2、摆锤的悬挂
本WE-B液压万能试验机采用摆锤形式，根据测量范围的不同而悬挂不同的铊。有三个量程按圆周等级分布在同一个度盘上。铊共三个，分别刻A、B、C字样，A铊固定在摆杆上，不用拆下。试验时A铊用于量程为0-120kN，A+B铊用于0-300kN，A+B+C铊用于0-600kN的量程。
3、指针零点的调整及平衡铊的调节
做试验之前一定要将指针调到零位，调整的方法是开动油泵并送油使活塞上升一段距离约5-10mm，然后转动齿条使指示针对准零线。当指针对准零点时，摆锤应处于
铅垂位置，若不处于铅垂则应调节平衡铊，使之刻线对准。
4、试验力速度指示器
试验力速度指示器是由微型直流电动机、控制板及换档波段开关组成，通过波段开关的电位器来改变加在电机上的电压，并通过弦线，使从动轮运转，轴套上的指示盘可获得三种不同的轮速。
5、送油阀与回油阀的操作
在操作送油阀前先将加载速度指示装置开启，并迅速将调节器旋到适当位置，使指示盘保持一定的转速。转速均用秒表测定。为了使油泵输出的油很快地进入油缸，快速升起活塞以减少辅助时间，开始时送油阀可以开得大一些。当试件开始加载时应注意操纵送油阀手柄，根据试件的加载速度调节送油阀，即指针运动应与指示盘保持同步。试样被破坏后，慢慢地旋开回油阀，使油缸内的油回到油箱，此时摆锤徐徐落下，度盘的主动针回零位，被动针停在试样破坏的最大力值处。
6、应力-应变记录的使用
做试验前，将记录纸卷在描绘筒上，用弹簧片夹紧，弦线的一端固定在主机的工作台上，在描绘筒的槽绕一圈，在另一端挂一重锤。
