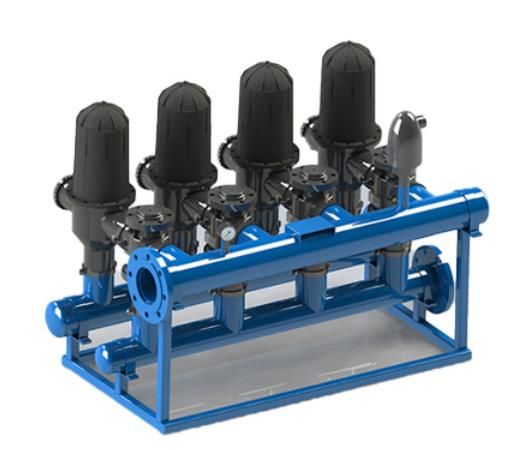

DFW盘式过滤器(叠片过滤器)
盘片原理：
过滤盘片表面刻有细微沟纹，相邻盘片沟纹走向的角度不同，因而彼此形成许多沟纹交叉点(见右图)。 不同规格盘片其沟纹交叉点的个数也不相同，从12-32个不等，这取决于盘片的过滤精度。这些交叉点构成大量的空腔和不规则的通路，从而导致紊流与颗粒间的碰撞凝聚，使其更容易在下一个交叉点被拦截，因此即使一些颗粒从最初的交叉点漏过，最终仍会被后面的交叉点拦截。当盘片之间的沟纹累积大量杂质后，过滤器装置通过改变进出水流方向，自动打开压紧的盘片，并喷射压力水驱动盘片高速旋转，通过压力水的冲刷和旋转的离心力使盘片得到清洗。然后再改变进出水流向，恢复初始的过滤状态。
系统工作原理：
1.过滤过程
(1)盘片由隔膜上下腔压差形成的压紧力作用压盖，而形成紧密的过滤元件， 防止水中杂质穿透;
(2)原水进入过滤器并由外向内穿过过滤元件;悬浮杂质被拦截在盘片外部和盘片之间。
反洗过程：
控制器发出信号关闭进水，打开排污，此时隔膜上腔也同时泄压。
(1)其它过滤单元过滤后的清水从相反的方向进入该反洗的过滤器的出水口;
(2)逆止阀被水的压力压紧，水流只能进入4个反洗管;
(3)压力水从安装在反洗管上喷嘴喷出;
(4)反洗管中的压力水同时也迸入压盖腔，推动压盖向上，松开被其压紧的盘片;
(5)沿切线方向喷射的水流驱动松开的盘片快速旋转，同时冲刷走拦截的杂质;
(6)反洗水携带冲刷下来的杂质从排污口排走;
盘式过滤器原水水质分析：
1.原水水质分类：
A.优良水质：城市自来水，从稳定的含水层抽取的井水;
B.一般水质：循环冷却水，经沉淀处理过的地面水，经过有效沉积和完全生物处理过的排水;
C.较差水质：从水质很差的含水层抽取的地下水，经过有效沉淀，但未经或经很少的生物处理的排水，有微生物大量繁殖的地面水;
D.很差水质：从很脏或富含铁锰的井中抽取的井水，受洪水影响且未经沉淀的地面水，未经沉淀及生物处理的排水。
不同的来水水质对过滤器的运行周期影响很大，通常选择系统时应保证系统反洗间隔不小于1小时。
过滤精度选择：
选择过滤器过滤精度即盘片，对保证叠片式过滤器在整个水系统发挥应用的作用有着重要意义，只有选择合理正确才能满足后续的水质要求。下表为在常见的集中过滤用途时，推荐选择的过滤精度。
过滤系统的应用选择过滤精度
优质供水预处理20μ
生活饮用水预处理、各种生产工艺用水、喷嘴保护50μ
循环水过渡、给水处理预过滤100μ
中水处理、废水处理200μ
原水水质及要求过滤后达到的精度以及每小时产水量是选择我们过滤系统的依据。
