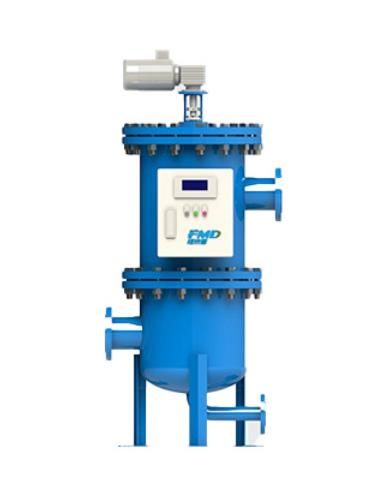

SCF-H多滤柱反冲洗过滤器
工作原理：
反冲洗过滤器由罐体、过滤柱、反冲洗结构、减速机、电动阀门、差压控制器和电控箱等几部分组成。罐体内的横隔板将其分为上下两室，上部为清水区，下部为浑水区，两者完全隔开，横隔板上安装有若干个不锈钢过滤柱。待处理原水经入口进入浑水区，由下向上经横隔板上的布水孔进入过滤柱的内腔。大于过滤柱缝隙的杂质被截留，清水穿过缝隙进入清水区。所有经过滤柱滤过的液体在清水区内汇合，最后从出口流出。当杂质在过滤柱内积累到一定厚度时，会使清水区与浑水区之前产生压力差，这时可由差压控制器自动控制反冲机构启动，也可手动启动反冲洗系统，将滤渣除去。
选型指南：
1.处理水量
2.系统的管道压力
3.实际现场需求的过滤精度
4.过滤系统的悬浮物含量
5.过滤系统的介质及化学性质
适用范围：
1.工业水：在对水质有一定要求的设备如：冷却塔、轧机、连铸机、抛光、水泵、电磁阀、离子交换器、喷雾器、热交换器等或供排水管路上使用，可过滤掉水中杂质，避免管路、喷嘴等零部件堵塞。
2.中央空调冷却水：防止热交换器的堵塞，保证热交换效率，节水节能。
脏水从过滤器进口进入，首先经过粗滤网滤掉较大颗粒的杂质，然后到达细滤网。在过滤过程中，细滤网逐渐累积水中的脏物、杂质，形成过滤杂质层，由于杂质层堆积在细滤网的内侧，因此在细滤网的内、外两侧就形成了一个压差。当自清洗过滤器的压差达到预设值时，将传递一个开关信号到控制箱PLC系统启动一次清洗循环。清洗过程：全自动负压吮吸式过滤器的清洗机构是一个不锈钢材质的作螺旋式上下运动的吸吮扫描器，它是空心结构，在它的轴线上按一定的距离垂直分布着若干个吸污嘴，吸吮扫描器内部与3”排污阀相通，当排污阀打开，过滤器内部水压和外部大气压之间形成的压差使每个吸污嘴产生强劲吸力，在每个吸污嘴，此时水流从滤网外向内反向高速流出将贴在滤网内壁的杂质冲洗下来进入吸污嘴通过吸吮扫描器空心轴，然后通过排污阀排出，完成整个清洗过程大约需要30-60S，此时压差恢复正常，一个清洗过程结束，进入过滤状态。在清洗过程中，系统不断流。
