工作原理

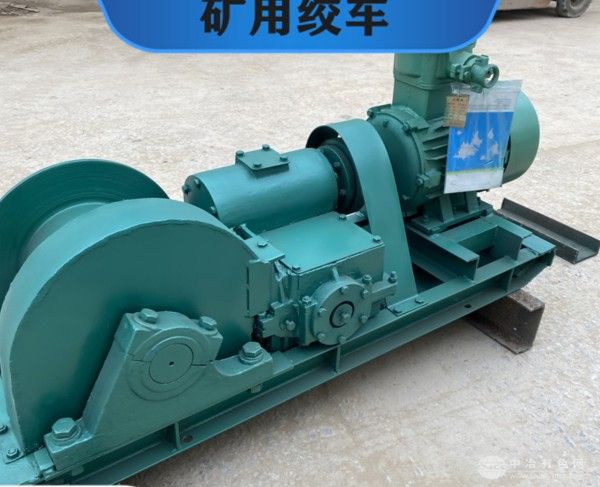

JSDB-19采用双电机驱动与行星齿轮减速机构，通过电磁离合器实现高速档与低速档的智能切换。高速档（电机直连输出）适用于空钩移动或轻载快速运输，低速档（经行星减速箱降速增扭）满足重载慢速牵引需求。动力由两台防爆电机提供，经减速后驱动卷筒旋转，钢丝绳通过导向滑轮改变牵引方向，完成物料或设备的水平及垂直移动。制动系统配备液压盘式制动与手动机械制动双模式：正常停车时，液压系统自动压紧制动盘；断电或紧急情况下，手动制动装置立即锁死卷筒，确保安全。设备还集成过载保护、速度监测及深度指示装置，实时反馈运行状态，防止超负荷作业。
应用范围
广泛应用于煤矿井下（综采工作面支架安装/回撤、顺槽运输、井底车场调度）、金属矿山巷道及隧道工程等场景。可牵引载重≤190kN（19吨）的矿车、液压支架、掘进设备或材料，适应坡度≤15°的巷道内中短距离（≤500米）运输，也可用于井下管道铺设、设备维修等辅助作业，满足多工况需求。
产品技术参数
额定牵引力：190kN（19吨）
钢丝绳直径：Φ20-Φ24mm
卷筒容绳量：500m
绳速（高速档）：1.0-1.5m/s
绳速（低速档）：0.25-0.5m/s
电机功率：2×22kW（防爆型）
电压等级：660V/1140V（可定制）
外形尺寸（长×宽×高）：3.0m×1.4m×1.7m
总质量：约4.2t
制动方式：液压盘式制动+手动机械制动
适用环境：温度-10℃~+40℃，湿度≤95%
产品特点
双速灵活：高速档提升效率，低速档增强重载稳定性，工况适应性强；
防爆安全：全系防爆电机与电气元件，符合煤矿安全标准，适应易燃易爆环境；
结构紧凑：模块化设计，占地面积小，便于狭窄巷道内安装与移动；
操作智能：集成控制面板显示牵引力、速度及深度，支持远程遥控操作；
维护便捷：关键部件（如制动器、减速箱）采用标准化设计，维修成本低。
