工作原理

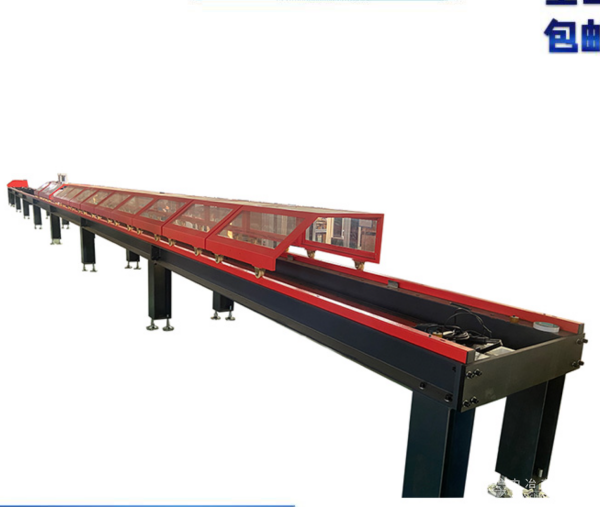

该设备采用卧式双柱框架结构，由交流伺服电机驱动精密滚珠丝杠副，实现试验力的匀速加载。针对钢芯铝绞线的双金属复合结构，系统配备多通道应变采集模块：铝绞层采用高精度箔式应变片（灵敏度2±1%），钢芯通过非接触式激光位移传感器（分辨率0.1μm）监测形变，两者数据同步传输至工业计算机。力值测量通过轮辐式传感器（分辨率10N）完成，结合温度补偿算法消除环境干扰。计算机依据GB/T 4909、IEC 62067等标准，自动生成应力-应变曲线、弹性模量及断裂韧性报告，支持多组数据对比分析与历史追溯。
应用范围
电力电缆：检测110kV-1000kV特高压输电用钢芯铝绞线的长期蠕变性能与动态疲劳寿命；
通信工程：评估光纤复合架空地线（OPGW）中钢芯与铝绞层的应力分配均匀性；
特种导线：验证倍容量导线、节能导线在覆冰、大风等极端工况下的力学稳定性；
施工验收：为架空线路张力放线、金具连接强度提供现场抽检依据。
技术参数
最大试验力：300kN（支持扩展至600kN），精度等级±0.5%；
应变测量范围：0-5000με，分辨率0.1με；
位移速度：0.01-100mm/min（无级可调），有效行程6m（可定制）；
数据接口：支持USB、RS485、Ethernet传输，兼容LabVIEW与MATLAB二次开发。
产品特点
双金属同步监测：箔式应变片与激光传感器组合，实现钢芯与铝绞层应力应变的独立精准采集；
动态测试能力：可选配高频采样模块（最高10kHz），捕捉导线振动、舞动等瞬态力学响应；
环境适应性设计：防护等级IP65，可选配恒温试验箱（-40℃至150℃），模拟高寒、高温地区工况；
智能安全防护：配备过载保护、限位报警及紧急停机功能，防护网与声光警示系统防止试样断裂飞溅。
