工作原理

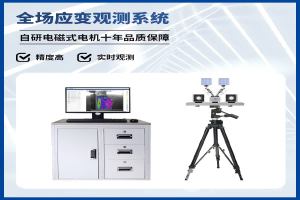

NDDS-05M 采用 数字图像相关（DIC）技术，其核心原理包括：
散斑图像采集：通过 500 万像素高速相机（60fps）实时捕捉材料表面散斑图案的变形过程，支持低速至高速动态场景的同步记录。
三维坐标重建：结合双目立体视觉技术，利用两台相机从不同角度拍摄的图像，通过三角测量法重建材料表面三维坐标，实现全场位移的精准测量。
应变计算与分析：基于数字图像相关算法，追踪散斑图案的位移变化，计算全场应变分布，支持应变云图实时显示与动态分析，应变测量精度 ≤20 微应变，范围覆盖 0.002%-2000%。
应用范围
材料力学性能测试：
评估金属、复合材料、高分子材料等在拉伸、压缩、弯曲、剪切等载荷下的全场应变分布，分析弹性模量、屈服强度、断裂强度等力学性能指标。
结构健康监测：
监测桥梁、建筑、航空航天结构等在服役过程中的变形与损伤演化，定位潜在薄弱点，为结构安全性评估提供数据支持。
生物力学研究：
分析生物软组织、水凝胶等材料在生理环境下的力学行为，如柔性电子器件在双轴拉伸条件下的变形机制，为生物医学工程提供关键数据。
动态力学分析：
结合动态力学试验机，捕捉材料在振动、冲击等动态载荷下的全场应变响应，研究动态力学性能与微观结构演化的关联。
产品技术参数
参数项 规格
相机参数 500 万像素，60fps 高速采集
应变测量范围 0.002%-2000%
应变测量精度 ≤20 微应变
位移测量精度 0.005 像素
测量幅面 支持 1mm-10m 范围，可定制更大幅面
三维坐标重建 双目立体视觉技术，实时输出三维位移场
软件功能 支持全场应变云图生成、动态视频录制、数据报表输出（TXT/XLS/DOC 格式）
系统扩展性 可与光学显微镜、X 射线衍射仪等设备联用，实现微观组织与宏观变形的同步观测
产品特点
非接触式测量：
无需粘贴应变片或传感器，避免对材料表面的干扰，适用于脆性材料、高温环境及动态加载场景。
全场可视化分析：
实时生成全场应变云图，直观显示材料变形分布，突破传统单点测量的局限性，提升数据全面性。
高精度与高动态范围：
应变测量精度 ≤20 微应变，范围覆盖 0.002%-2000%，满足从微小变形到大幅变形的测试需求。
多功能集成：
支持静态、动态力学试验，可与凯尔测控原位双轴试验机、动态力学试验机等设备无缝对接，实现加载-观测一体化。
操作便捷性：
软件界面直观，支持自动标定、散斑生成及数据后处理，降低用户操作门槛，提升测试效率。
行业认证与典型用户：
符合国际测试标准（如 ASTM E111），已服务于清华大学、中科院金属所等权威机构，广泛应用于航空航天、汽车制造、生物医学等领域。
