工作原理

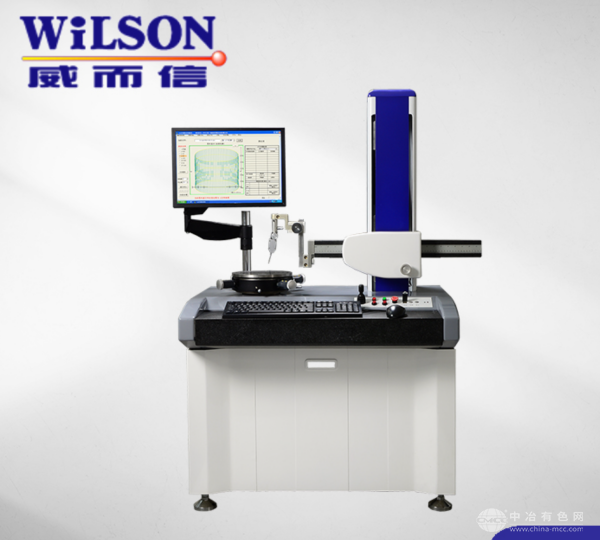

CA系列采用接触式电感测头与高精度旋转工作台协同检测：手动调节工件水平（X/Y向微调旋钮）与垂直（Z向升降台）位置，使测头与工件表面轻触并形成稳定接触；主轴驱动工件旋转（转速5-60rpm可调），电感测头实时采集径向位移信号，转换为电信号后传输至分析系统；系统通过最小二乘法、最小区域法等算法拟合理想几何图形，计算圆度、圆柱度误差值，并同步输出波纹度、锥度及同轴度等衍生参数。设备内置温度补偿模块（15-25℃自动修正），确保测量重复性≤0.1μm，精度符合GB/T 7234标准。
应用范围
覆盖多行业中小型工件形位误差检测需求：机械加工轴类零件圆度验证、汽车传动轴圆柱度筛查、液压阀套内孔直线度分析、模具型芯同轴度控制、航空航天紧固件螺纹几何参数检测、科研院校精密测量实验教学等。其支持直径Φ2-200mm、长度≤300mm的工件检测，适配金属、塑料及陶瓷材料，尤其适合单件小批量生产与研发阶段原型件测试。
技术参数
主轴转速5-60rpm无级调节；电感测头量程±200μm，分辨率0.01μm；径向采样点数120-1024可选；圆度测量范围0-20μm，圆柱度测量范围0-50μm；7英寸液晶屏显示实时波形与数值；手动调平调心范围X/Y向±10mm，Z向150mm；数据存储≥500组，支持USB导出至PC软件二次分析；工作温度15-25℃，湿度≤75%RH。
产品特点
手动三向调节机构设计简洁，操作人员无需专业培训即可快速上手；高刚性大理石基座与空气轴承主轴组合，将振动值控制在≤0.05μm，保障低速检测稳定性；模块化测头支持快速更换（圆弧测头、尖针测头可选），适配不同表面粗糙度工件；分析软件内置10+种国际标准判定模板，自动生成图文报告并标注误差位置；通过CE认证，结构紧凑（占地≤0.5㎡），可灵活部署于生产线旁或实验室。CA系列以“精准、易用、灵活”的特性，成为中小制造企业形位误差检测的理想选择。
