工作原理

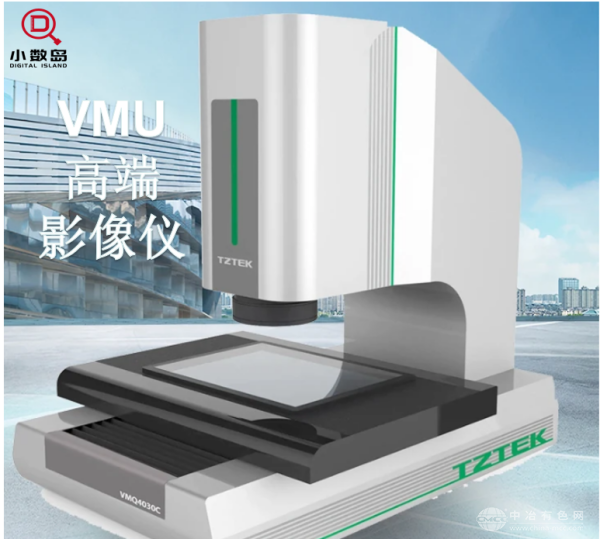

VMU采用非接触式光学测量技术：检测时，工件固定于高刚性大理石工作台（承重≥5kg，平面度≤0.8μm），工业相机（1200万像素，帧率80fps）搭载远心镜头（工作距离100mm，景深±2mm）沿X/Y轴精密导轨（直线电机驱动，重复定位精度±0.8μm）移动；LED平行光源（波长525nm，亮度可调）从侧方照射工件表面，相机实时采集工件轮廓图像（采样频率最高150帧/秒）；图像数据通过千兆以太网传输至工业计算机（Intel Core i7-14700K，内存32GB），结合智能视觉算法（基于深度学习的边缘提取、亚像素级特征匹配与多帧融合技术）生成高精度轮廓数据；测量结果可导入AutoCAD、SolidWorks等软件进行尺寸标注（长度、角度、圆弧半径等）、形位公差分析（直线度、平面度、垂直度等）及缺陷检测（划痕、毛刺、孔洞），检测报告支持PDF/Excel/HTML多格式输出，实现“采集-分析-输出”全流程自动化。
应用范围
覆盖多行业中小尺寸工件光学检测场景：精密制造（齿轮齿形误差、螺纹螺距、轴承滚道圆度）、电子元器件（手机摄像头模组平面度、PCB板焊点间距、连接器引脚共面性）、汽车零部件（发动机活塞环间隙、传感器芯片轮廓度、雨刮器支架孔位）、医疗器械（人工关节表面粗糙度、导管壁厚、注射器针尖角度）及航空航天（微型传感器尺寸、光纤连接器插芯同心度、卫星微小零件形位误差）等，尤其适合检测复杂曲面（如自由曲面、渐开线齿轮）、透明/反光材质（如玻璃、金属镀层）或微小结构（如0.2mm级孔径、0.1mm级台阶）；支持与自动化产线集成，通过IO接口与PLC联动，实现“上料-测量-分拣-下料”全流程自动化，适配节拍≤1分钟/件的在线检测需求。
技术参数
测量范围：X/Y轴300mm×200mm，Z轴100mm（可选配）；测量精度：重复性精度±0.8μm，定位精度±1.5μm；光学系统：1200万像素工业相机（帧率80fps），远心镜头（工作距离100mm，景深±2mm），LED平行光源（波长525nm，亮度可调）；导轨：直线电机驱动，重复定位精度±0.8μm，最大速度0.3m/s；工作台：大理石，承重≥5kg，平面度≤0.8μm；控制系统：智能运动控制卡，支持G代码/宏程序编程；接口：千兆以太网、USB 3.0、RS232、IO控制；工作温度：5℃-40℃；工作湿度：20%-80%RH；电源：AC220V 50/60Hz；重量：280kg；防护等级：IP40。
产品特点
全系列通过ISO 17025国际检测标准认证，智能视觉算法使边缘提取精度提升至0.5μm，测量效率较传统方法提升3倍（单件测量时间从3分钟缩短至1分钟）；直线电机驱动导轨实现“零间隙、无磨损”运动，24小时运行漂移≤1μm，重复性稳定性行业领先；模块化光源系统支持环形/同轴/背光源快速切换，适配不同表面特性工件；配备自研测量软件（支持AutoCAD/SolidWorks兼容模式），集成智能编程（自动生成测量路径）、碰撞预警（实时模拟相机运动轨迹）与远程诊断功能，操作门槛降低50%；可选配激光干涉仪校准模块，实现“在线自标定”，确保长期测量精度稳定。VMU以“高性能、易操作、长寿命”的特性，成为中小尺寸工件光学检测的首选设备。
