工作原理

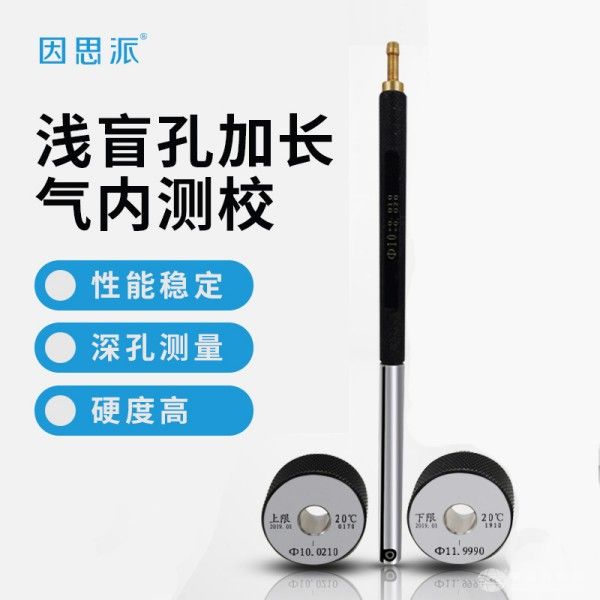

设备基于气动测量原理，以压缩空气为介质，通过加长型气动测头（长度可达500mm）向被测浅盲孔内喷射气流。当测头喷嘴与孔壁形成微小间隙时，气流压力或流量随间隙变化产生线性响应，高灵敏度气电转换器将气压信号转换为电信号，经16位ADC芯片数字化处理后，由内置微处理器进行温度补偿、非线性修正及误差计算，最终将测量结果实时显示在高清液晶屏上。系统支持单点测量与连续扫描模式，可自动计算孔径、圆度及孔口垂直度参数，并通过USB接口导出数据至U盘或SPC软件。
应用范围
覆盖汽车制造（发动机缸体油道孔、变速器阀体盲孔、制动系统活塞孔）、航空航天（涡轮叶片冷却盲孔、航空接头密封面）、医疗器械（人工关节植入孔、微创手术器械内腔）及电子半导体（精密连接器针孔、晶圆载具定位孔）等领域。尤其适用于深度与直径比（L/D）≥3的浅盲孔检测，可适配三坐标测量机、专用检具或自动化产线，满足批量生产中的快速抽检与全检需求。
技术参数
测量范围：φ1.5-150mm（分档可选），深度≤500mm，分辨率0.01μm，示值误差±(0.3+L/500)μm（L为测量深度）；加长测头材质为硬质合金与不锈钢复合结构，抗弯强度≥1200MPa；气电转换器灵敏度0.3mV/μm，响应时间≤80ms；液晶屏分辨率800×480，支持中英文切换与测量结果存储；数据接口包含USB2.0×1、RS232×1；工作温度0-45℃，湿度≤85%RH，供电AC220V±10%或内置锂电池（续航≥6小时）；设备尺寸400×320×180mm，净重8kg，防护等级IP40。
产品特点
加长测头设计突破传统量仪的深度限制，轻松应对深腔、台阶孔等复杂结构测量；非接触式测量避免划伤孔壁，尤其适用于软金属或涂层零件检测；智能温度补偿算法消除环境干扰，确保长期测量稳定性；一键式自动标定功能支持快速切换测量量程，降低操作门槛；内置SPC统计分析模块可生成控制图与CPK报告，助力质量追溯与过程控制；设备通过ISO 10360-2认证，提供定制化测头设计与多语言操作界面，满足不同行业客户的个性化需求。
