工作原理

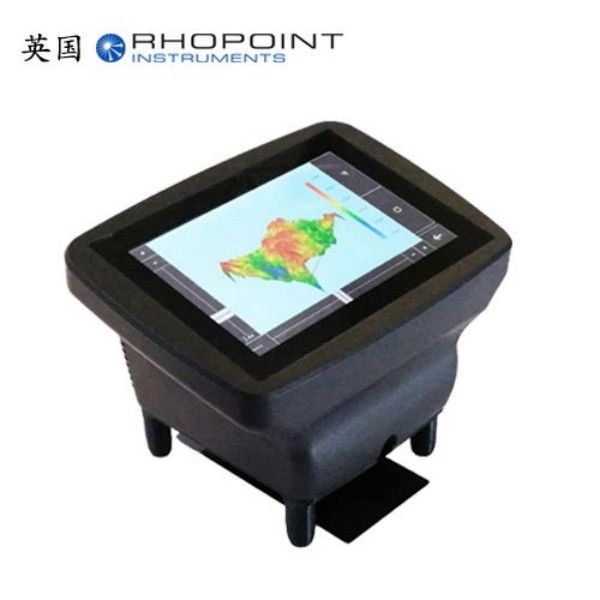

Optimap3 PSD通过向被测表面投射结构化光栅，利用双焦点光学系统同步捕捉目标图像与表面形貌。其相位测量偏转法结合线变形分析技术，可解析表面微米级起伏，横向分辨率达37微米，纵向分辨率优于100纳米。设备内置沙姆成像系统，通过调整镜头、影像与被摄体平面的交线，实现65×54mm大视野内全范围清晰成像，避免传统设备边缘模糊问题。
应用范围
该设备广泛应用于汽车制造、航空航天、新能源及包装材料等领域：
检测车身漆层桔皮、流挂、针孔等缺陷；
评估风电叶片复合材料涂层的均匀性；
量化手机外壳注塑件的表面波纹度；
分析包装薄膜的透射雾度与光泽度。
其非接触式测量特性尤其适用于柔性材料、透明涂层及复杂曲面检测。
技术参数
测量视野：65×54mm
分辨率：纵向≤100nm，横向≤37μm
测量时间：<10秒/次
滤波选项：支持ISO GPS标准及高通/低通/带通滤波
数据输出：3D形貌图、曲率图、粗糙度参数（RaX/RaY/Sa/Rsm）
接口：SD卡、LAN、USB，兼容CSV/Maps/结果数据库格式
环境适应性：IP54防护等级，工作温度-10℃至55℃
产品特点
高效精准：10秒内完成大面积扫描，重复精度优于±0.5μm；
智能分析：10.1英寸电容触摸屏支持横截面视图、3D旋转及缺陷标注；
便携设计：整机重3.5kg，配备可拆卸底座与6点线束锚，适应生产线与实验室多场景；
合规性强：符合ISO 29601、ASTM D523等国际标准，数据可追溯至英国国家物理实验室。
