工作原理

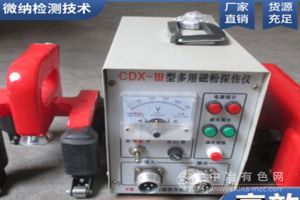

VINACDX-III通过可控硅无触点开关驱动探头线圈产生交变磁场，使被测工件磁化。当工件表面存在裂纹、夹渣等缺陷时，磁力线在缺陷处发生畸变，形成漏磁场吸附磁粉，形成清晰可见的缺陷痕迹。仪器采用双路36V安全电压供电，支持交流旋转磁场与直流磁化双模式，其中旋转磁场探头通过两相交流电相位差90°的技术，可实现平面全方位复合磁化，确保无盲区检测。
应用范围
该仪器覆盖锅炉压力容器、钢结构、锻件、铸件及焊接件的检测需求。在航空航天领域，可评估涡轮叶片、起落架的疲劳裂纹；电力行业中支持锅炉管道、换热器的腐蚀监测；轨道交通领域用于钢轨、车轮的表面缺陷筛查。其O型环形探头特别适用于轴类、管道类工件的周向裂纹检测，E型旋转磁场探头则可一次性完成复杂曲面工件的全方位探伤。
技术参数
电源输入：AC220V±10% 50Hz
探头工作电压：AC36V
提升力：≥7.5kg（平面）
灵敏度：可清晰显示A型标准试片（15/100）人工刻槽
探伤速度：≥6米/分钟
探头极距：A型0-160mm可调，D型50-255mm可调
仪器重量：主机9kg，探头2-4kg
工作温度：-10℃至50℃
产品特点
高灵敏度检测：采用0.5μm级磁粉与高对比度黑磁膏，确保微小缺陷（≥0.02mm）清晰显示。
多功能探头配置：标配A型（马蹄形）、D型（电磁轭）、E型（旋转磁场）、O型（环形）四种探头，支持角焊缝、曲面、管道等复杂工件检测。
安全可靠设计：隔离变压器输出36V安全电压，符合IEC 61010安全标准，配备过热保护与空载断电功能。
智能化操作：内置LED照明灯与滚轮支架，支持干法/湿法双模式探伤，数据可通过USB导出至PC端分析软件。
