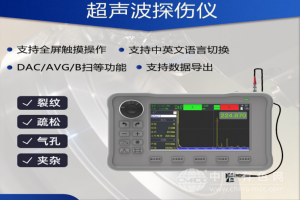

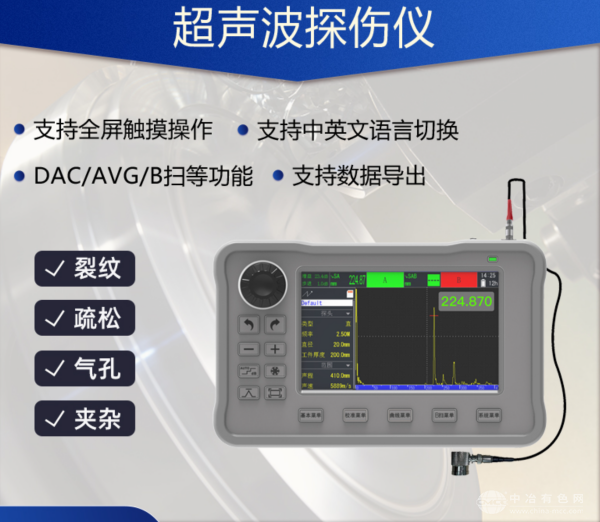

工作原理
VINAUF100通过压电换能器发射0.4-20MHz可调高频超声波，穿透被测工件后，缺陷界面或底面反射的回波被同一探头接收并转换为电信号。仪器采用400MHz高速采样技术，结合材料声速参数，实时计算缺陷深度（水平/垂直）、距离及当量尺寸，支持A扫波形、B扫成像双模式显示，可精准定位深200mm处Φ2平底孔级微小缺陷。
应用范围
该仪器覆盖碳钢、不锈钢、合金钢等金属材料的焊缝检测、腐蚀监测及在役安全评估。在航空航天领域，可检测发动机叶片、涡轮盘的疲劳裂纹；石油化工行业中支持长输管道环焊缝、螺旋焊缝的未熔合缺陷筛查；轨道交通领域用于钢轨、车轮的表面及近表面缺陷识别；电力能源行业可评估锅炉水冷壁管、过热器管的壁厚减薄风险，满足ASTM E317、GB/T 11345等国际国内标准。
技术参数
频率范围：0.4-20MHz，脉冲电压25-300V可调
增益调节：0-120dB（0.1/1/10dB步进），动态范围≥40dB
灵敏度余量：≥60dB（深200mmΦ2平底孔），垂直线性误差≤2.8%
显示分辨率：800×480像素5.0寸IPS高清屏，支持中英文切换
数据存储：SD卡扩展至64G，可录制200帧连续探伤数据
工作条件：-10℃至55℃，IP54防护等级，PD65W快充支持12小时续航
产品特点
智能化操作：一键自动校准探头零点、声速及K值，内置AWS D1.1、NB/T 47013等500组行业探伤标准工艺库。
高适应性设计：配备曲面修正算法，可补偿管道曲率对检测结果的影响；支持全屏触摸、虚拟键盘及快速手势操作，野外强光环境清晰可读。
多功能集成：支持DAC/AVG曲线自动生成、波峰记忆、彩色半跨距、B扫成像等专业功能，兼容直探头、斜探头、双晶探头等多种配置。
数据管理便捷：数据导出SD卡、在线升级及截屏功能，可生成Excel/PDF格式检测报告，满足工业4.0数据追溯需求。
