工作原理

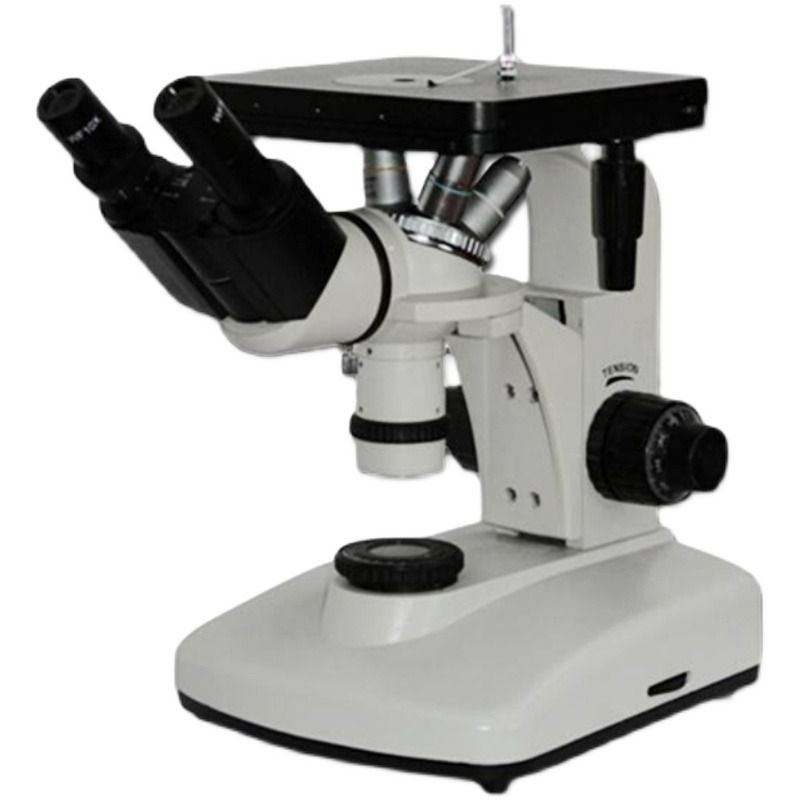

设备采用无限远平场消色差光学系统，光源经柯勒照明系统均匀投射至载物台上的金属试样表面，反射光通过物镜汇聚形成倒立实像，再经双目镜筒二次放大为虚像。明场模式下，垂直光线突出材料表面形貌；暗场模式下，环形光栏使光线斜射，仅反射散射光进入物镜，强化微小缺陷的对比度。例如，检测航空发动机叶片涂层孔隙时，暗场模式可清晰识别直径2μm的微孔，检测效率较传统方法提升3倍。
应用范围
金属材料分析：鉴定钢铁、铝合金等材料的晶粒度、相组成及热处理效果；
工业质检：检测铸件气孔、裂纹等缺陷，评估焊接接头质量；
科研教学：支持材料科学、地质学等领域开展微观结构研究及教学演示。
某新能源汽车企业通过该设备实现电池托盘平面度全检，单件检测耗时≤8秒，平面度误差≤0.02mm。
技术参数
光学系统：无限远平场消色差物镜，配置4X、10X、20X、40X、100X（油镜）五档；
目镜：高眼点大视野目镜WF10X/22mm，瞳距调节范围48-75mm；
载物台：矩形双层活动平台，尺寸226×178mm，移动范围40mm×40mm；
照明：12V/50W卤素灯，亮度连续可调，支持明场、暗场、偏光模式切换；
调焦机构：粗微动同轴调焦，微调格值0.002mm，行程向上1mm、向下7mm。
产品特点
高精度成像：平场物镜与目镜组合，确保视场边缘清晰度与色彩还原性；
模块化设计：支持DIC模块、偏光装置扩展，适配不同检测需求；
人性化操作：45°倾斜双目镜筒减少颈部疲劳，内置式滤色片转盘简化操作流程；
数据兼容性：标配1200万像素CMOS接口，兼容FMIA2025金相分析软件，支持晶粒度评级、缺陷统计及报告输出。
