山东普鲁特机床有限公司生产的高配置线轨斜床身数控车床，型号：TCK520，品牌：普鲁特机床，产地：山东·枣庄，厂商性质：生产商。
产品简介

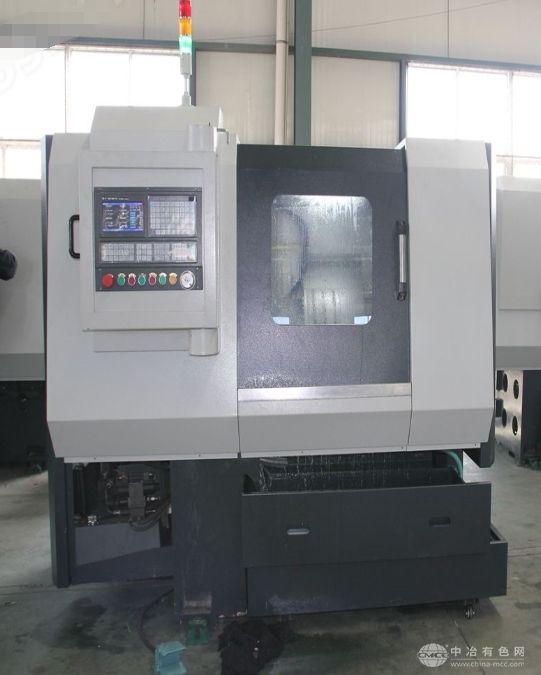

高配置中国台湾线轨斜床身数控车床这是一款高速度、高精度、高可靠性的斜床身数控车床，主轴为单元式结构，变频电机通过多楔带将运动传给主轴，可以达到z高的转速，工件装夹选用液压卡盘，使得装夹更为方便便捷，金属加工精度更高，操作更省力，主轴轴承结构采用前3后2共5个角接触轴承，既高速又高刚。机床采用30°滑鞍，线性导轨，刚性强，进给快、排泄容易。X、Z向丝杆都布置在托板中间托板受力均匀，运动平稳。
设备特点：
主轴采用精密主轴单元，回转精度高，转速高、刚性强
设计为高强度底座，床身加宽、托板加固确保强力切削苛刻要求托板纵横向采用高精度滚珠丝杠，动态性能好，重复定位精度高
机床导轨采用精密级中预压直线导轨，滚道硬度在58°以上。
机床模块设计程度高，又良好的配置可选性和生根平台
设备参数：
机床型号单位TCK420、TCK520、TCK500
床身上zui大回转直径mmΦ420Φ520Φ500
横溜板zui大回转直径mmΦ270Φ320Φ300
zui大加工长度mm400、500、500
标准卡盘规格英寸8″10″8″
X轴zui大行程mm180、220、220
Z轴zui大行程mm400、500、500
主轴zui高转速rpm3000、rpm2500、rpm3000rpm
主轴变速级数
无极变速无极变速无极变速
主轴端部代号
A2-6、A2-8、A2-6
主轴通孔内径mmΦ66Φ80Φ66
主轴拉管内径mmΦ50Φ60Φ50
快移速度m/min121010
切削进给速度mm/min1-15000、1-15000、1-15000
X/Z向电机扭矩NM6(X向带抱闸)6(X向带抱闸)6(X向带抱闸)
主轴电机功率KW5.57.57.5
刀杆截面mm20×20、25×25、25×25
刀塔工位数
8工位8工位8工位
液压尾座行程mm350、350、350
尾座套筒锥度莫氏MT4#MT5#MT5#
尾座套筒行程mm9010090
X/Z向双向定位精度mm0.022/0.0220.022/0.0220.022/0.022
X/Z向单向重复定位精度mm0.006/0.0060.006/0.0060.006/0.006
总电源容量KVA111515
切削水箱容量L90、100、100
外形尺寸(长×宽×高)mm2300×1500×1650、2450×1600×1700、2450×1600×1700
整机重量KG3000、4200、4200
