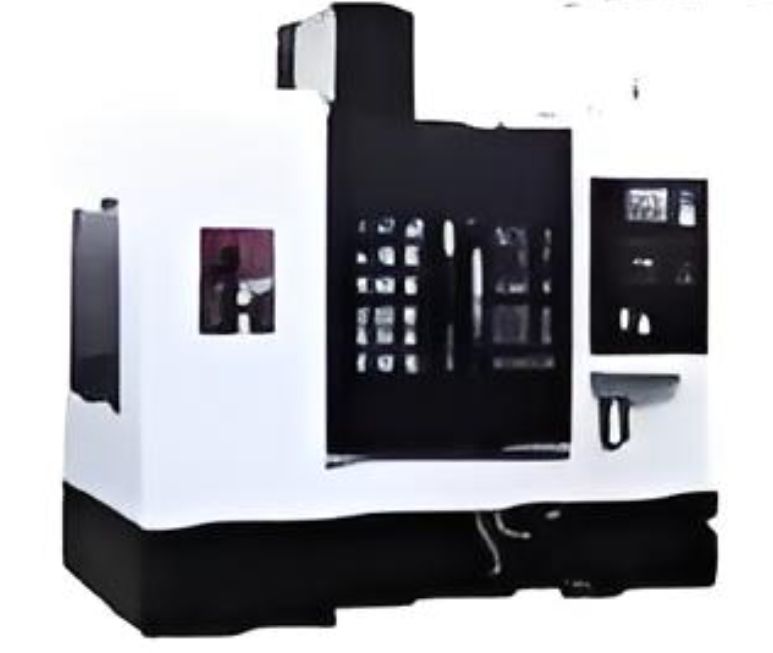

硬轨机
1、整体结构采用高级铸铁材质，经热处理消除内应力，确保z佳刚性与高精度持久性。
2、加宽底座配合大跨距的立柱设计，增加立柱与底座的接触面积。
3、三轴方型滑轨，1060以上机型Y轴标用独立四轴设计，大幅增加承载稳定性与抗振性。
4、高刚性结构，低摩擦系数的进口耐磨片，配合硬化轨道，提高机器表面使用精度与寿命。
详细介绍
硬轨机技术参数
项目单位型号
VMC-650、VMC-850、VMC-1060、VMC-1270
工作台面积MM800×420、1050×500 1300×600、1360×700
X,Y,Z轴行程MM650/400/480、800/500/500、1000/600/600、1200/700/600
T型槽(数目-尺寸×间距) 18MM×3个×135MM、18MM×5个×90MM、18MM×5个×100MM、18MM×5个×152.5MM
主轴鼻端至工作台距离MM80-560、110-610、180-780、150-750
主轴中心到立柱距离MM480、550、655、785
主轴转速RPM8000RPM/MIN(标配) 10000-15000RPM/MIN(选配)
主轴锥孔 BT40、BT40、BT40、BT50
主轴电机功率HP7.5(5.5KW)、10(7.5KW)、15(11KW)、20(15KW)
三轴电机功率KW2233.5
X,Y,Z轴快速进给MM/MIN18000/18000/15000、18000、18000、18000
X,Y,Z轴切削进给MM/MIN1-6000、1-6000、1-6000、1-6000
定位及重复定位精度MM±0.005/300MM / ±0.003/300MM
工作台负重KG600、600、800、1000
电力需求KVA20、30、35、45
空压规格KG/CM26-76-76-76-7
机械重量KG4500、5500、7000、9000
外形尺寸(长×宽×高)MM2250×2000×2100、2700×2300×2600、3280×2630×2700、3600×3000×2800
硬轨机技术参数
项目单位型号
VMC-1370、VMC-1580、VMC-1690、VMC-1890
工作台面积MM1400×7101700×800 1800×9002000×900
X,Y,Z轴行程MM1300/700/6501500/800/7001600/900/6801800/900/800
T型槽(数目-尺寸×间距) 18MM×5个×152.5MM、22MM×5个×135MM、22MM×5个×165MM、22MM×5个×165MM
主轴鼻端至工作台距离MM150-800、170-870、160-840、160-960
主轴中心至立柱距离MM785、800、950、950
主轴转速MM8000、6000、6000、6000
主轴锥孔 BT50、BT50、BT50、BT50
主轴电机功率HP20(15KW)、25(18.5KW)、25(18.5KW)、25(18.5KW)
三轴电机功率KW3.53.54.54.5
X,Y,Z轴快速进给MM/MIN15000/15000/1200015000/15000/12000、15000/15000/12000、15000/15000/12000
X,Y,Z轴切削进给MM/MIN1-6000、1-5000、1-5000、1-5000
定位及重复定位精度MM±0.008/300MM / ±0.005/300MM
工作台负重KG1000、1500、1600、1600
电力需求KVA45、50、50、50
空压规格KG/CM26-76-76-76-7
机械重量KG10000、12000、13500、14000
外形尺寸(长×宽×高)MM3900×3100×3000、4300×3200×3300、4450×3850×3500、4850×3300×3500
