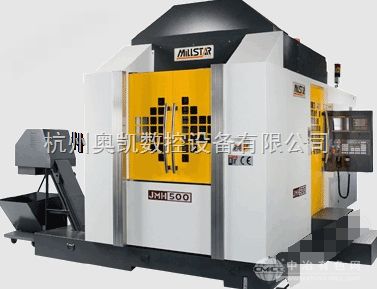

杭州奥凯数控设备有限公司生产的卧式切削中心机，型号：JMH-500，品牌：奥凯数控，产地：浙江·杭州，厂商性质：生产商。
JMH-500卧式切削中心机详细说明：
独立控制链条式刀库
刀库容量变化大，标准可容纳60支刀位之刀库，也可依客户需求，提供所须知刀库容量。
Y 轴采氮气配重
取代传统之配重方式，所产生容易晃动之现象。三轴采用得志桡性联轴器来消除微小的偏差。主轴马达采 15/18.5kw 马力大。特殊设计主轴浮动退刀机构，於频繁的换刀加工流程中，杜绝主轴轴承容易受损的毛病。
换刀机构
稳定可靠的换刀机构
規格表
型 號 JMH-500(NO40.)JMH-500(NO50.)
X 轴行程 800 (31.50")800 (31.50")
Y 轴行程 725 (28.54")725 (28.54")
Z 轴行程 725 (28.54")725 (28.54")
主轴中心至工作台面距离mm (in.)50~775 (1.97"~30.51")50~775 (1.97"~30.51")
主轴鼻端至工作中心mm (in.)150~875 (5.91"~34.45")200~925mm (7.87"~36.42")
工作台面至地面距离mm (in.)1100 (43.30")1100 (43.30")
工作台
工作台面积mm (in.)500 x 500 (19.69")500 x 500 (19.69")
工作台zui大荷重kg (lb)800 (1764)800 (1764)
螺栓规格 24-M16XP2.024-M16XP2.0
工作台zui小分度deg.1° (OPT0.01°/5°)1° (OPT0.01°/5°)
主轴
主轴转速min-1 (rpm)80006000
主轴孔錐度 7/24 TAPER NO.407/24 TAPER NO.50
主轴直径mm(in)?70 (2.75")?100 (3.94")
主轴马达kw (hp)7.5/11 (10/15)11/15 (15/20)
进给
X 轴快速进给mm/min (ipm)30000/36000.opt / (1181/1417.opt)30000/36000.opt / (1181/1417.opt)
Y 轴快速进给mm/min (ipm)30000/36000.opt / (1181/1417.opt)30000/36000.opt / (1181/1417.opt)
Z 轴快速进给mm/min (ipm)30000/36000.opt / (1181/1417.opt)30000/36000.opt / (1181/1417.opt)
切削进给率mm/min (ipm)1~10000 (0.04~394)1~10000 (0.04~394)
自动换刀
*数量tools40 / OPT.60 / OPT.90 / OPT.12040 / OPT.60 / OPT.90 / OPT.120
刀柄螺栓 P40T-1P50-1
zui大*重量kg (lb)8 (17.64)20 (44.10)
zui大*長度mm (in.)300 (11.81")400 (15.75")
zui大*直径mm (in.)?85 (33.4")?125 (4.92")
zui大*直径/无相邻刀mm (in.)?140 (5.51")?220 (8.66")
换刀时间/刀对刀sec.3~4 SEC. (60HZ)4~5 SEC. (60HZ)
换刀时间/点对点sec.6 SEC. (60HZ)10 SEC. (HZ)
托板数量 22
交換方式 ROTARYROTARY
交换方式 8 SEC. (60HZ)8 SEC. (60HZ)
占地面积mm (in.)3838 x 4835 (151.1" x 190.35")3835 x 4835 (151.1" x 190.35")
机器重量/净重kg (lb)13500 (29768)16000 (35280)
zui大机器高度mm (in.)2960 (116.54")2960 (116.54")
电力容量kva4550
气压来源kgf/cm2 (psi)6~8 (85~114)6~8 (85~114)
