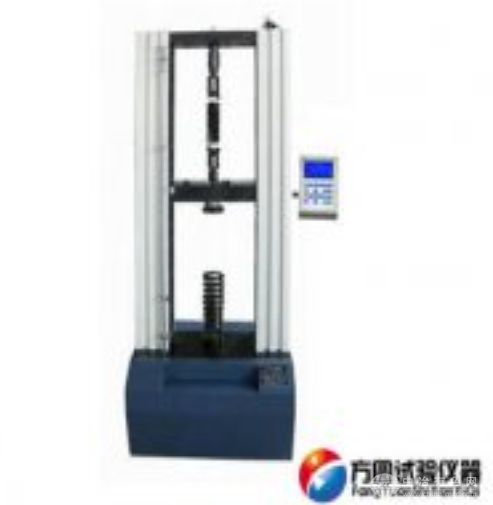

TLS系列全自动弹簧拉压试验机(门式)
一、产品概述：
TLS系列全自动弹簧拉压试验机(门式)依据国家弹簧拉压试验机标准规定的技术要求制成，专业设计的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。TLS系列全自动弹簧拉压试验机（门式）能对拉簧、压簧、碟簧、塔簧、板簧、卡簧、片弹簧、复合弹簧、气弹簧、模具弹簧、异形弹簧等精密弹簧的拉力、压力、位移、刚度等强度试验和分析。
二、主要技术指标：
1、样式：门式；
2、最大试验力： 10KN、20KN、50 KN；
3、试验力分档：×1、×2、×5、×10、四档；
4、量程: 2%-100%；
5、试验力准确度：±1%；
6、位移分辨率： 0.01mm；
7、位移测量准确度：± 1%；
8、拉伸行程： 700mm（可增大）；
9、压缩行程： 700mm（可增大）；
10、试验行程：700mm（可增大）；
11、位移速度控制范围： 0.05mm～500mm分档可调；
12、位移速度控制精度：± 1%；
13、试验机级别： 1级；
14、变形示值误差：≤±（ 50+0.15L）；
15、外观：应符合GB/T2611要求；
16、成套性：符合标准要求；
17、保护功能：试验机有过载保护功能；
18、供电电源：220V,50Hz；
三、功能介绍：
1.自动标定：系统可自动实现示值准确度的标定；
2.可自动求取位移对应的力值；
3.档位转换：根据试验力的大小切换到适当的量程，以确保测量数据的准确性；
4.自动显示：在整个试验过程中，实时显示试验力、峰值、试验状态；
5.自动控制：试验参数输入完毕,可自动完成试验过程；
6.破断判断:试样断裂后,移动横梁自动停止移动；
7.限位保护:具有机械和程控两级限位保护功能。
四、TLS全自动弹簧拉压试验机系统配置：
1.主机一台；
2.专用拉伸、压缩辅具各一套（满足用户要求）；
3交流伺服电机及交流伺服调速系统各一套；
4.精密减速机一套；
5.高精度负荷传感器一只；
6.单片机控制系统一套。
TLS全自动弹簧拉压试验机控制电路高度集成化
条件存盘：试验控制数据和试样条件可制成模块，方便了批量试验的进行；
自动变速：试验过程中移动横梁的速度可按预先设定的程序自动变化，也可手动变化；
自动标定：系统可自动实现示值准确度的标定；
自动保存：试验结束，试验数据和曲线自动保存；
过程实现：试验过程、测量、显示和分析等均由微机完成；
试验软件：中文WINDOWS界面，菜单提示，鼠标操作；
显示方式：数据和曲线随试验过程动态显示；
曲线遍历：试验完成后，可对曲线进行再分析，用鼠标可找到曲线上任一点所对应的试验数据；
曲线选择：可根据需要选择力-位移、力-时间、位移-时间等曲线进行显示和打印；
试验报告：可按用户要求的格式编制报告并打印；具有网络接口，可进行数据的传输、存储、打印记录和网络传输打印，可与企业内部局域网或Internet网连接。
限位保护：具有程控和机械两级限位保护；
自动停机：试样断裂后，移动横梁自动停止；
过载保护：当负荷超过各档最大值的3-5%时，自动停机；
自动和人工两种模式求取试验结果，自动形成报表，使数据分析过程简便。
弹簧拉压试验机开机后无显示
1.是否正常供电：用电笔或万用表测量220V电压
2.TLS系列全自动弹簧拉压试验机电源插座的保险管是否烧坏：打开机身插座，取出保险管检查是否熔断
3.开机时是否有蜂鸣声：如果有蜂鸣声说明机器运行，应该是显示屏松动或故障
4.开机时无蜂鸣声：打开TLS系列全自动弹簧拉压试验机后盖检查与变压器的各连线是否脱落，电路板上的电源插头是否脱落，若无脱落，可测量开关电源输出是否为12V和5V
5.若上述检测均正常，可与我方圆厂家联系
