工作原理

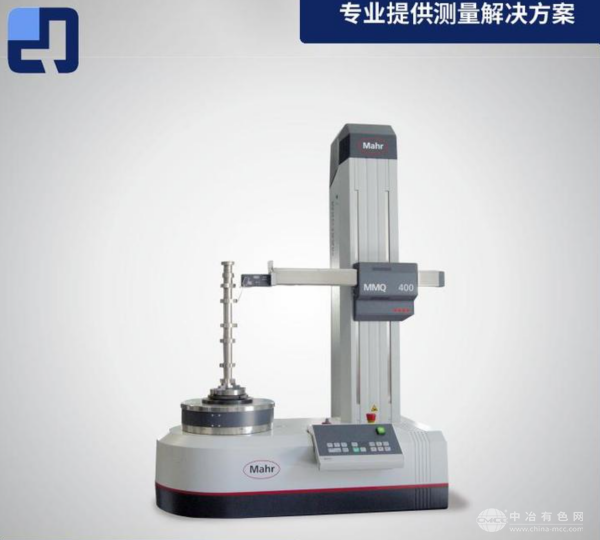

MMQ400基于高精度气浮主轴旋转与激光位移传感技术，通过气浮主轴驱动被测工件绕固定轴线匀速旋转（转速0.5-15rpm可调），同时激光传感器沿工件轴向进行直线运动（测量行程400mm），同步采集工件表面轮廓的径向位移数据。系统采用全闭环反馈控制，实时修正主轴旋转误差与导轨运动偏差，结合最小二乘法、最小区域法等国际标准算法，自动计算圆柱度误差值并生成三维轮廓图，测量结果可溯源至国家计量基准。
应用范围
覆盖机械加工领域的高精度形位检测需求：发动机曲轴/凸轮轴圆柱度验证、航空发动机叶片榫头圆度分析、液压阀体孔系同轴度筛查、轴承滚道直线度评估等。其400mm超大测量行程与200kg承载能力，支持大型工件（如风电主轴、船舶舵轴）的整体检测，同时满足实验室环境下的微米级精度要求。
技术参数
主轴回转精度≤0.02μm，径向测量范围0-6mm，分辨率0.001μm；轴向测量行程400mm，导轨直线度≤0.5μm/100mm；最大可测工件直径300mm，高度450mm；支持ISO 1101、GB/T 1182等20余项国际/国家标准；配备15英寸触控屏与以太网/USB 3.0数据接口，测量速度较传统设备提升3倍。
产品特点
全封闭式大理石基座与恒温控制系统有效抵御环境振动与温度波动干扰；智能自动校准功能5分钟完成全参数标定；模块化设计支持触针式/激光式传感器快速更换，可扩展圆度、波纹度复合测量功能；搭载专业分析软件，可生成动态误差曲线图、统计过程控制（SPC）报表等可视化数据，助力企业实现质量追溯与工艺优化。
