工作原理

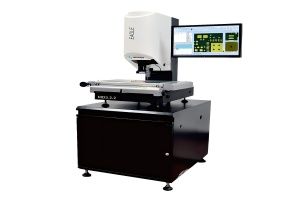

EAGLE采用高分辨率彩色CCD摄像机与定倍物镜组合，通过手动调节X/Y轴平台位置，配合环形光源与表面光源系统优化成像效果。软件通过边缘检测算法提取工件轮廓特征，支持手动取点、线、圆等几何元素测量，并自动计算尺寸参数与形位公差。设备操作界面简洁直观，适合快速上手。
应用范围
该设备适用于电子元件（如电阻、电容）、精密冲压件、塑料制品、教育机构实训教学等领域。可检测长度、角度、直径等基础尺寸，满足一般机械加工、模具维修、来料检验等场景的测量需求，尤其适合小批量生产或预算有限的用户。
产品技术参数
测量范围：X/Y轴300×200mm（可选配更大行程）
测量精度：≤3μm（符合JJF 1318计量规范）
重复性：≤1.5μm
镜头分辨率：1μm（标配20倍物镜）
光源系统：4区LED手动调节
软件功能：支持基础几何测量、数据导出、简易报表生成
产品特点
手动操作平台，结构简单可靠，维护成本低
开放式设计，适配多种夹具，兼容复杂形状工件检测
轻量化机身，占地面积小，适合车间现场或实验室使用
标配教学培训模块，支持测量流程模拟与技能考核
性价比优势突出，降低中小企业精密测量设备投入门槛
