工作原理

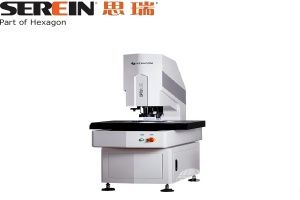

OPTIV LITE采用非接触式光学测量技术,通过高分辨率摄像头捕捉工件影像,结合精密光栅尺与位移传感器实现坐标定位。设备搭载多光源照明系统(表面光、透射光、环形光等),可清晰呈现工件轮廓特征,并通过专业测量软件对影像进行边缘提取、几何计算及尺寸分析,最终输出检测结果。
应用范围
该设备广泛应用于精密机械、电子元件、模具制造、五金加工及塑料制品等行业,尤其适用于手机零部件、连接器、齿轮、冲压件等中小型工件的尺寸检测。其非接触式测量特性,也适用于易变形或表面敏感的精密部件检测。
产品技术参数
测量范围:X/Y轴可选300×200mm或400×300mm,Z轴行程≥200mm
测量精度:(2.8+L/200)μm(符合ISO 10360标准)
重复精度:≤1.5μm
摄像头:500万像素彩色CCD,支持自动变焦
光源配置:LED多段可调表面光/透射光/环形光
软件系统:兼容PC-DMIS测量软件,支持CAD导入与自动编程
产品特点
高稳定性:全封闭式花岗岩基座设计,抗干扰能力强,长期使用精度稳定。
智能化操作:支持自动对焦、自动光强调节及一键测量功能,降低人工操作难度。
兼容性强:可接入企业MES系统,实现检测数据实时上传与分析。
维护便捷:模块化结构设计,关键部件易更换,降低维护成本。
