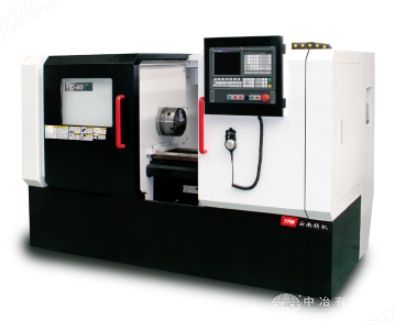

C-40经济型数控车床特点：
1. 卧式平床身结构，整体箱式宽大床脚设计,刚性更稳定。
2. 该机床采用独立套筒式主轴结构，同时选配高精度主轴轴承，从而保证了车头的高精度高稳定性。
3. 进给采用高精度滚珠丝杆直连驱动，移动表面均贴塑，从而消除爬行，保持精度，增强使用寿命。
5. 适用于精度及尺寸*性要求较高的中小铸件、钢件及有色金属的批量加工。
C-40经济型数控车床详细配置：
主要配置
项目主要部件主要配置(厂商)选配
主机床身矩形平导轨
床脚整体宽大式床脚
主轴传动变频直拖
结构套筒式单元(自主)
轴承国产P5级进口
尾座手动气动
滚珠丝杠国产
系统控制单元GSK-980TDCKND/西门子/法那科
伺服驱动、电机武汉华大4N+6N原装全套
主电机国产变频7.5KWCTB伺服
主电机驱动器国产7.5KW
防护结构全封闭双门
电气空开德力西
接触器施耐德
接线端子上海友邦
继电器施耐德
主变、控变昆变
刀架四工位电动常州宏达6工位电动
卡盘8寸手动三爪卡盘
呼附液压8寸/10寸 手动10寸
冷却电动水泵上海浦江
自动润滑电动机械油泵国产
其他 包装底座+软包转全封闭木包装
颜色上白下黑
附件随机资料
4#*
减震垫铁
工具套装包
卡盘扳手
刀架扳手
详细参数：
主要技术规格 Specifications
项目 ITEMS主要参数PARAMETERS单位
UNITC-36C-40 C-40选配 optional
标配 standardconfiguration
4204207501000
加工范围Capacity床身/滑板上zui大回转直径Max.swing over bed/slidemm380/190420/230
*车削直径/长度(4工位)Recommended turning dia./length (4 positions vertical turrent)mm185/350225/350225/650225/900
*车削直径/长度(6工位)Recommended turning dia./length (6 positions horiaontal turrent)mm185/270225/270225/580225/830
zui大车削直径Max.turning dia.mm325 (4工位)365 (4工位)270(6工位)
*距Admits betweenmm4204207501000
zui大棒料直径Max.bar diamm55(手卡)/ 45(动卡选配)65(手卡)51(动卡)
主轴 Spindle主轴zui高转速Main-spindle Speedr/min35002500
主轴头形式IS0 Form of Spindle nosetypeA2-5A2-6
主轴通孔直径Spindle thru-holemm5666
卡盘直径Chuck diamm160(6")200(8")250(10")
主电机功率Spindle motor powerkW3.75.57.5
床身结构 Bed Structure结构Bed structuretype连体床脚
床身矩形导轨宽Width of guide-waymm350
X轴 行 程Max.cross travel(X axis)mm220
Z轴 行 程Max.cross travel(Z axis)mm4204207501000
X/Z轴快速移动Rapid speed ( X & Z Axes)m/min6/84/8
刀架 Turret形式Hydraulic Turrenttype立式4工位电动卧式6工位电动
*尺寸(车削)tool size(turning)mm□25x25
尾座 Tailstock套筒直径/形程Dia./travel of tailstock quillmm52/L12060/L120
套筒孔锥度Taper hole of tailstock quillMT No.4
其他 Others加工精度Manufacturing accuracylevelIT6-IT7
重复定位精度Repositioning accuracymmx-axis:0.006
mmz-axis:0.006z-axis:0.008
粗糙度Surface roughnessumRa≤1.6
体积(长x宽x高)Dimensions (LxH)m2.1x1.6x1.42.7x1.5x1.53x1.5x1.5
电源Power supplykVA1215
总重量Total weightkg1700180021002300
数字控制系统ControllertypeGSK-980TD/KND-1000TFANUC/SIEMENS
