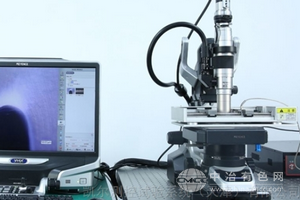

超景深显微观测力学平台
超景深显微镜，可以在不同焦距下保持图像的清晰度，适合观察表面不平整的样品。而疲劳试验机则是用来对材料进行循环加载，模拟实际使用中的疲劳过程，测试材料的耐久性。将这两者结合起来，可以用于在疲劳测试过程中或之后观察材料的微观结构变化。
原位观测是在疲劳试验的同时进行显微观察，这需要显微镜能够与试验机协同工作，可能涉及到实时监测。原位能实时监测动态变化，但对设备集成要求高；非原位可能更简单，但无法捕捉实时变化。
软件同步也是一个关键点。疲劳试验机通常会有数据采集系统，记录载荷、循环次数等参数，而显微镜可能需要捕捉图像或视频。如何将两者的数据同步，比如在特定循环次数或载荷条件下触发显微镜拍摄，这样可以在后续分析中将力学数据与显微结构变化对应起来。时间戳或者触发信号的使用可能在这里很重要。
在应用方面，结合这两种设备可以研究疲劳裂纹的萌生和扩展过程，观察材料在不同载荷下的微观结构演变，比如位错、晶界变化、相变等。这可能帮助理解材料的疲劳机制，从而改进材料设计或预测寿命。例如，材料研究人员，希望通过这种结合方法来分析金属合金或
复合材料在循环载荷下的行为。
另外，可能还需要考虑样品的制备。例如，样品表面是否需要特殊处理（如抛光、涂层）以提高显微观察的效果。同时，动态观测时可能需要高速摄像或高帧率的拍摄，以捕捉快速变化的微观结构，这涉及到显微镜的性能参数是否满足需求。
超景深显微观测仪（如超景深三维显微镜）与疲劳试验机的结合，能够实现材料在疲劳加载过程中微观结构演变的动态观测，为研究材料的疲劳损伤机制、裂纹萌生与扩展行为提供关键数据。以下是两者结合实现微观测量的具体方法与步骤：
1. 系统集成与硬件设计
原位观测平台搭建：
将超景深显微镜与疲劳试验机集成，需设计专用夹具和光学适配系统。例如：
在疲劳试验机的加载区域（如拉伸/压缩夹具附近）预留光学窗口，确保显微镜镜头能近距离聚焦样品表面。
使用抗振台或隔振装置，减少疲劳试验机运行时振动对显微成像的干扰。
针对高温/低温疲劳试验，需配备环境腔体并采用耐温镜头，同时通过窗口透光设计保证观测可行性。
样品标记与定位：
在样品表面预刻微米级标记点（如激光刻蚀或FIB加工），用于疲劳加载过程中定位观测区域。
通过显微镜的自动载物台与疲劳试验机的坐标系统联动，实现多位置重复观测。
2. 动态观测与同步控制
时序同步与触发机制：
通过LabVIEW或定制软件，将疲劳试验机的加载周期（如应力幅值、循环次数）与显微镜的图像采集系统同步。
在特定循环次数（如每1000次循环）或达到临界载荷时，触发显微镜自动拍摄高分辨率图像或三维形貌数据。
实时监测与高速成像：
对裂纹萌生等快速过程，采用超景深显微镜的高速摄像模式（如每秒数百帧），结合疲劳试验机的动态载荷反馈，捕捉瞬态微观变化。
利用景深合成技术（如Z-stack多焦面叠加），在样品因疲劳变形导致表面起伏时仍能清晰成像。
3. 微观参数定量分析
表面形貌与损伤量化：
通过超景深显微镜的三维重建功能，测量疲劳过程中表面粗糙度、裂纹长度/宽度、塑性变形区深度等参数。
结合数字图像相关（DIC）技术，分析局部应变场分布与裂纹应力集中效应。
微观组织演变关联：
对金属材料，观测疲劳过程中位错滑移带、晶界迁移、孪晶形成等微观结构变化。
对复合材料，追踪纤维断裂、界面脱粘等损伤模式的动态演化。
4. 典型应用场景
裂纹萌生与扩展研究：
在恒幅或变幅载荷下，原位记录裂纹从微观缺陷（如夹杂物、孔洞）处萌生，并沿特定路径扩展的过程，结合断裂力学模型验证理论预测。
环境疲劳分析：
在腐蚀性环境或高温条件下，同步观测疲劳加载与化学/热协同作用导致的表面氧化、腐蚀坑形成等行为。
智能材料与涂层评估：
对形状记忆合金、自修复涂层等材料，观察其微观结构在疲劳载荷下的自适应响应（如相变、裂纹闭合）。
5. 技术挑战与解决方案
振动干扰：
采用气浮隔振平台+主动阻尼控制，或通过图像后处理算法（如运动补偿）消除模糊。
动态范围限制：
针对大变形区域，切换显微镜物镜倍率（如低倍率追踪整体变形，高倍率聚焦局部细节）。
数据融合：
将力学数据（应力-应变曲线、循环次数）与显微图像时序数据整合，利用机器学习算法（如卷积神经网络）建立疲劳损伤预测模型。
案例参考
在轴向疲劳试验中，通过超景深显微镜每5000次循环拍摄一次表面形貌，发现早期疲劳裂纹起源于晶界处的微孔洞，并通过三维形貌数据量化了裂纹扩展速率与应力强度因子的关系。
