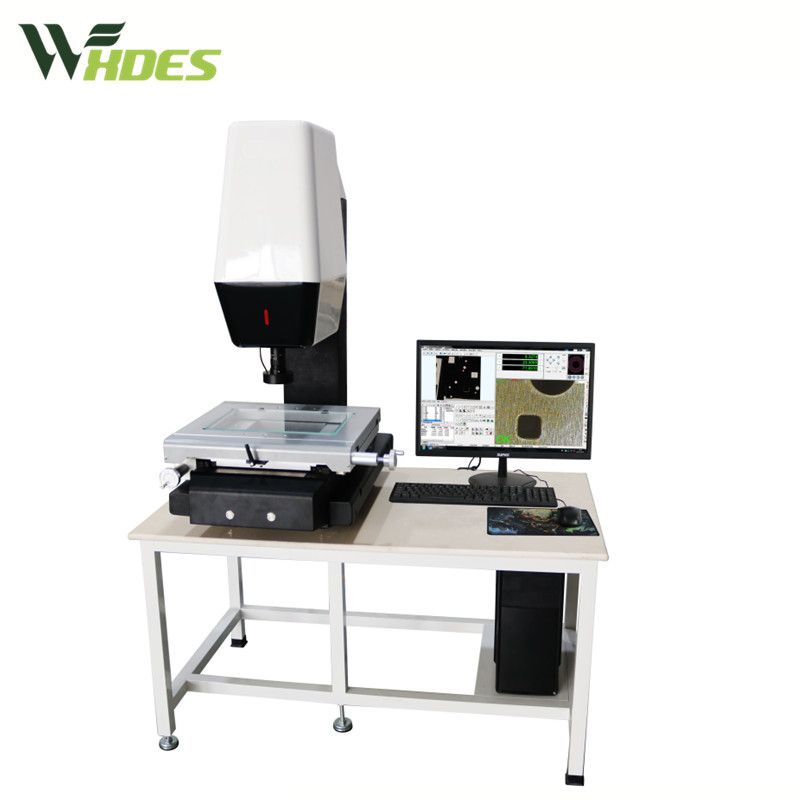

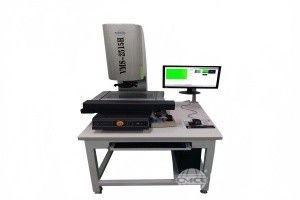

工作原理
设备采用光学凸透镜放大原理，将被测工件置于透射或反射光源下，通过物镜形成放大实像并投射至投影屏。正像系统可将倒置影像转换为与工件同向的清晰画面，便于直观观测。测量时，操作人员通过手动调节X/Y轴精密导轨，使影像与投影屏上的标准玻璃尺或数字坐标系统对齐，结合光栅尺反馈的位移数据，将影像尺寸转换为实际物理量。其双光源设计（透射光用于透明材料，反射光用于实体工件）可适应不同材质检测需求，测量精度可达0.001mm级。
应用范围
覆盖电子、五金、模具、塑胶等行业的中小型工件检测：
电子元件：测量PCB板孔径、焊盘间距、连接器针脚位置度；
精密零件：检测齿轮模数、螺纹螺距、轴类零件同轴度；
塑胶制品：验证外壳壁厚、按键行程、装配孔位置偏差；
教学科研：高校材料专业用于金属/非金属材料的几何尺寸分析。
典型案例包括某家电企业通过设备的“多测头协同功能”，实现遥控器按键阵列的批量检测，单件检测时间缩短至8秒。
技术参数
测量范围：X/Y轴400mm×300mm，Z轴200mm（支持定制扩展）；
精度指标：XY向示值误差≤(3+L/200)μm，重复性≤1.5μm；
光学系统：0.7-4.5X连续变倍镜头，1080P分辨率，支持透射/反射双光源；
硬件配置：000级天然花岗石基座、精密直线导轨、进口光栅尺；
软件功能：支持CAD图纸导入、坐标平移、数据导出Excel/Word。
产品特点
经济实用：手动操作降低设备成本，适合多品种小批量生产场景；
稳定可靠：花岗石基座与精密导轨设计，确保长期使用无热变形；
操作便捷：正像系统与数字坐标显示简化测量流程，新手可快速上手；
维护简单：模块化结构使光学系统、传动部件易于拆装，LED光源寿命达3万小时。
