工作原理

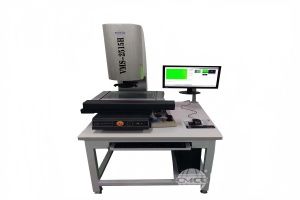

VMS-2515H 基于光学影像投影与数字图像处理技术，通过以下步骤实现测量：
光学成像：高分辨率彩色 CCD 摄像机捕捉工件表面影像，经变倍镜头（0.7X-4.5X）放大后，形成高清晰度图像。
光源系统：采用程控恒流驱动的八区表面冷光光源，通过独立调节各区域亮度，适应不同材质工件的反射特性，消除阴影与反光干扰。
图像处理：内置亚像素细分技术，将图像分辨率提升至 0.1μm 级别，精准识别边缘轮廓。结合自动寻边算法，快速定位特征点（如圆心、交点、直线端点）。
运动控制：X、Y、Z 三轴由步进伺服电机驱动，定位精度达 0.5μm，Z 轴支持 150mm 升降行程（可选配至 300mm），实现多高度工件的自动对焦。
软件分析：搭载自主开发的 QMS3D 或 QIM5008 软件，支持几何元素测量（点、线、圆、弧等）、形位公差分析（直线度、垂直度、同心度）及 SPC 统计过程控制，数据可导出为 Excel、DXF 或 AutoCAD 格式。
应用范围
机械制造：检测齿轮、轴承、螺纹等零件的尺寸精度与形位公差。
电子电器：测量 PCB 板、连接器、端子等微小元件的引脚间距与轮廓度。
模具工业：验证模具型腔、型芯的加工误差，支持逆向工程数据采集。
塑胶五金：分析塑料件、冲压件的缩水率与毛刺高度，控制注塑工艺稳定性。
汽车与航空：检测涡轮叶片、发动机零件的曲面轮廓，确保符合设计规范。
科研教育：用于材料科学实验中的微观结构测量与教学演示。
产品技术参数
参数类别 规格
型号 VMS-2515H
测量范围 X/Y 轴：250×150mm；Z 轴：150mm（可选 300mm）
分辨率 0.5μm
示值误差 E1XY=(2.5+L/100)μm（L 为被测长度，单位：mm）
光源系统 八区程控冷光光源，支持表面光与轮廓光独立调节
变倍镜头 0.7X-4.5X 连续变倍，视频倍率 20X-128X
影像系统 1/2″ 彩色 CCD 摄像机，物方视场 11.1mm-1.7mm
运动控制 X/Y 轴速度 180mm/s（部分型号达 200mm/s），Z 轴自动对焦
工作台 金属台尺寸 450×280mm，玻璃台尺寸 306×196mm，承重 ≥30kg
电源与功耗 AC 100-240V 50/60Hz，功率 250W（不含电脑）
外形尺寸 760×600×900mm
仪器重量 146kg
产品特点
高精度与稳定性：
三轴伺服控制结合光栅尺闭环反馈，定位重复性 ≤0.5μm。
花岗石底座与立柱设计，热膨胀系数低，长期使用不变形。
智能化操作：
一键测量：通过预设程序自动完成寻边、对焦、测量与报告生成。
激光定位：内置激光指示器快速定位工件，减少人工对齐误差。
自动变倍（选配）：切换倍率时无需重复像素校正，提升多倍率测量效率。
多功能性：
支持 10 种基本几何元素测量与 12 种组合元素构造（如距离、角度、平行度）。
兼容 SPC 统计分析，可生成 Cp/Cpk 工艺能力指数报告。
提供同轴光镜头（选配），便于测量盲孔或深槽结构。
耐用性与兼容性：
防护等级 IP40，适应粉尘环境；防静电设计减少电子元件干扰。
支持 Renishaw 测头（选配），实现接触式测量与影像测量的复合应用。
扩展性与软件支持：
可选配操纵手柄，支持手动微调与程序控制双模式操作。
软件支持 DXF 图纸导入比对，实现虚拟与实际工件的偏差分析。
