工作原理

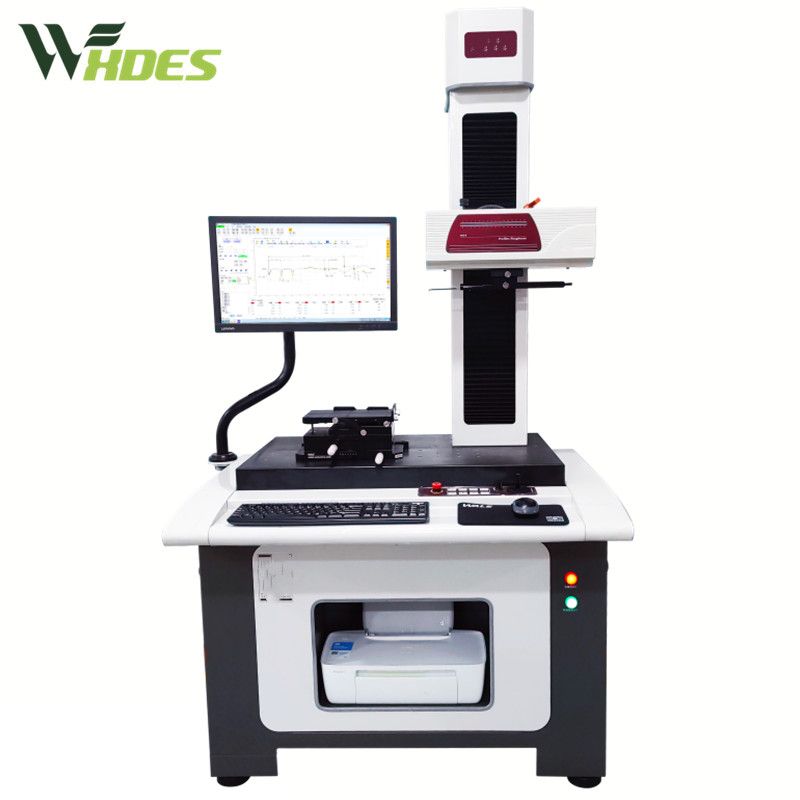

设备通过高精度钢制探针在被测表面滑动，触针随表面微观起伏产生垂直位移，电感式传感器将位移信号转化为电信号，经差动电感线圈与平衡电桥处理后，输出与表面粗糙度成比例的微弱电流。信号经噪声滤波、波度滤波及积分计算，最终由指零表显示Ra值或通过记录器输出轮廓曲线。例如，测量轴承滚道表面时，系统可在0.8秒内完成12个关键点的粗糙度采集，并生成符合ISO标准的分析报告。
应用范围
航空航天：检测发动机叶片型面粗糙度、机匣孔系表面质量及复合材料构件形变；
汽车制造：验证变速箱齿轮齿面粗糙度、车身钣金件冲压精度及电池模组焊接质量；
精密机械：测量模具型腔表面光洁度、风电齿轮模数及医疗器械导管壁厚均匀性。
典型案例包括某航空企业通过该设备实现涡轮叶片粗糙度全检，单件测量耗时≤1.5秒，重复性精度达±0.05μm。
技术参数
测量范围：X向量程120mm，Z向量程400mm，Z1向量程40mm；
定位精度：X轴±(1.5+0.025L)μm，Z1轴±(1.2+|0.04H|)μm；
直线度：1.2μm/100mm；
测量参数：支持Ra、Rz、Ry、Sm、S等15种粗糙度及波纹度参数；
滤波器：配备0.08mm、0.25mm、0.8mm、2.5mm、8.0mm五档截止波长。
产品特点
高刚性稳定：全花岗岩基座与气浮导轨设计，环境温度20±2℃时精度波动≤0.3μm；
智能高效：支持一键测量与批量编程检测，测量速度较传统设备提升5倍；
模块化扩展：可选配英国Renishaw接触式测头或激光扫描模块，实现2.5D/3D复合测量。
