工作原理

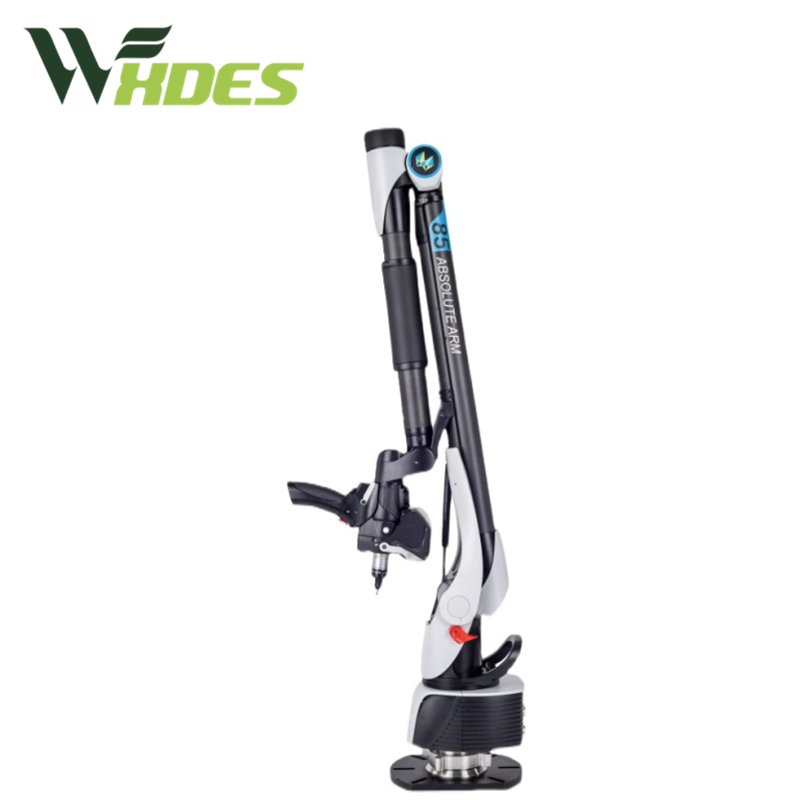

设备采用绝对式光栅尺与高精度角度传感器，通过多轴联动系统实时捕捉测头在X/Y/Z三轴的绝对位置坐标。测量时，激光或接触式测头接触工件表面，传感器将物理位移转化为数字信号，经内置控制器处理后直接输出绝对坐标值，无需传统增量式编码器的回零操作。例如，在测量飞机叶片型面时，设备可沿曲面连续采集数据，单次测量耗时≤5秒，坐标重复性精度达±0.002mm，且支持断电后直接恢复测量进程。
应用范围
航空航天：检测航空发动机叶片型面公差、机匣孔系位置度及复合材料构件形变；
汽车制造：验证变速箱壳体同轴度、车身钣金件冲压精度及电池模组焊接质量；
现场检测：在生产线旁直接完成工序间检测，减少工件搬运时间，支持逆向工程中的实物数字化建模。
典型案例包括某汽车企业通过该设备实现电池托盘平面度全检，单件检测耗时≤8秒，平面度误差≤0.02mm。
技术参数
测量范围：X/Y/Z轴行程达2.5×1.8×1.5米，支持扩展至7立方米空间；
精度指标：长度测量示值误差MPEE≤0.029mm，探测误差MPEP≤0.003mm；
动态性能：扫描速度达500mm/s，支持六轴联动测量；
环境适应性：工作温度10-40℃，湿度≤80%，配备锂电池系统可无电源作业4小时。
产品特点
绝对编码技术：无需回零校准，开机即测，测量效率提升40%；
轻量化设计：碳纤维桁架结构，整机重量≤28kg，支持单手平衡操作；
智能软件：内置PC-DMIS CAD模块，支持STEP/IGES格式导入，可一键生成CPK报告；
模块化扩展：兼容触发式、扫描式及激光测头，适配复杂曲面与微小特征测量。
