山东普鲁特机床有限公司生产的整体床身数控车床，型号：CK6152E，品牌：普鲁特机床，产地：山东·枣庄，厂商性质：生产商。
产品简介
整体床身数控车床CK6152E该机床通过数控系统自动控制，进行各种的内孔，外圆，圆锥面，圆弧面，以及螺纹的车削，特别适用中小批量的轴类，盘类零件的粗精加工，具有自动化程度高，编程简单，精度高等优点。

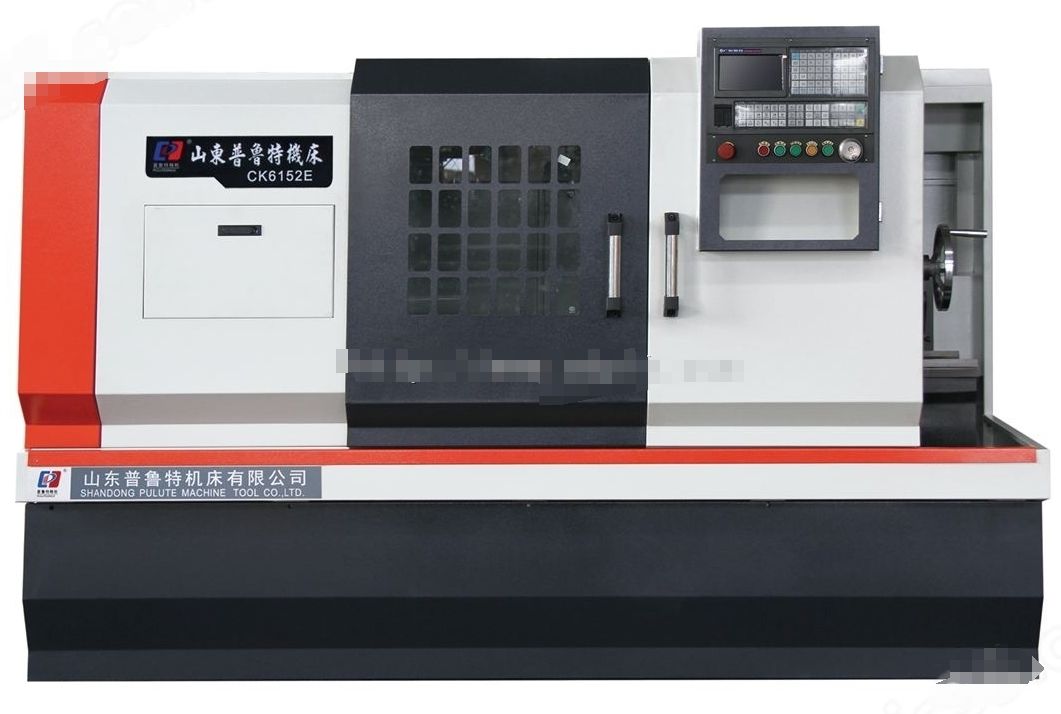

整体床身数控车床CK6152E
1 机床结构特点及功能要求
1.1本系列机床是山东普鲁特机床有限公司主要出口的成熟产品，整机结构紧凑、外形美观宜人、主轴大扭矩、高刚性、性能稳定可靠、具有优良的精度保持性。
1.2床头箱优化设计，适合各种金属盘类、轴类零件的车削加工，可以进行直线、圆弧、公英制螺纹、多头螺纹的加工，能适用于车削形状复杂和精度要求高的盘类、轴类零件加工。
1.3机床导轨和滑鞍导轨都采用特殊性材料的硬导轨，经高频淬火，超硬耐磨，经久耐用、加工精度保持性好。
1.4数控系统采用GSK980TDC及伺服驱动，采用国产名优滚珠丝杠及高精度丝杆轴承。
1.5采用高精度主轴轴承组且经精密装配和动平衡测试的主轴，保证主轴精度高的、噪声低、刚性强。
1.6 各润滑点采用强制自动润滑装置进行定点定量润滑丝杠及导轨，当有异常状态或油量不足时，自动产生警告讯号。
1.7导轨加刮屑装置，防止导轨被铁屑和冷却液腐蚀，方便铁屑的清理。
设备参数：
项目机床规格及主要技术参数备注
系统数控系统GSK980TDC或KND1000TⅡ标配
FANUC 0i Mate-TD选配
西门子802DSL选配
带主轴编码器、手摇脉冲发生器标配
工作
范围CK6165E/1000/1500/3000
床身zui大回转直径φ700mm标配
滑板上zui大车削直径φ420mm标配
zui大工件长度1000/1500/3000mm 标配
主轴主轴轴端C-11标配
主轴孔前端锥度公制φ120 1:20标配
主轴通孔直径φ105mm标配
主轴调速范围25~850 r/min(三档机械变速，变频无极调速)标配
主轴电机三相异步电机11 Kw(枣庄)标配
坐标轴横向(X轴)zui大行程420mm标配
纵向(Z轴)zui大行程1100/1600/3100mm标配
X轴伺服单元DA98驱动器(10N.m. 2000r/min)(广州数控)标配
Z轴伺服单元DA98驱动器(15N.m. 2000r/min) (广州数控)标配
X轴zui大进给速度4m/min标配
Z轴zui大进给速度5m/min标配
滚珠丝杆直径*螺距X向：25*06 Z向：50*10标配
定位精度X轴≤0.025mm、Z≤0.030mm标配
重复定位精度X轴≤0.012mm,、Z≤0.015mm标配
回转
刀架刀架型式国产电动回转刀架(常州亚兴LDB4-120(6163))标配
刀座数量四工位标配
外径、端面刀柄规格32mmX32mm标配
刀架重复定位精度0.008mm
夹紧
装置手动卡盘K11320/C11三爪自手动卡盘(无锡建华)标配
液压卡盘及油缸K54304三爪中实动力卡盘及中实回转油缸(含逆止阀) (无锡建华)选配
尾座尾座套筒直径φ100mm
*套zui大行程250mm标配
*套锥度MT6标配
液压
系统液压系统电动功率1.49KW(南京艾利特)选配
油箱容量40L
液压泵压力3.5MP
冷却冷却水泵AB-25;125W(三相电泵)标配
自动润滑装置HR3型电动润滑泵泵标配
传动
部件主轴轴承国产高精度轴承(新哈/洛阳德润)标配
滚珠丝杠国产高精度滚珠丝杠(北方岐山/济宁博特)标配
丝杠轴承国产高精度丝杆轴承(哈尔滨轴承)标配
硬轨山东普鲁特机床有限公司标配
灯具工作照明灯JC-38B 40W DC24V 卤素灯标配
工作完成警示灯LTA-205 (220V )红绿色选配
随机
资料装箱清单 一份标配
合格证明书一本(精度检测表)标配
机械说明书一本标配
电器说明书一本(电器原理图)标配
操作说明书一本标配
三爪中实油动力卡盘
使用说明书 一本选配
中空回转油缸使用说明书一本选配
其它机床总电容量18kW标配
机床净重(约)4000/4600 /5500 kg标配
机床外形尺寸3200/3700/5200mm×1820mm×1780mm标配
