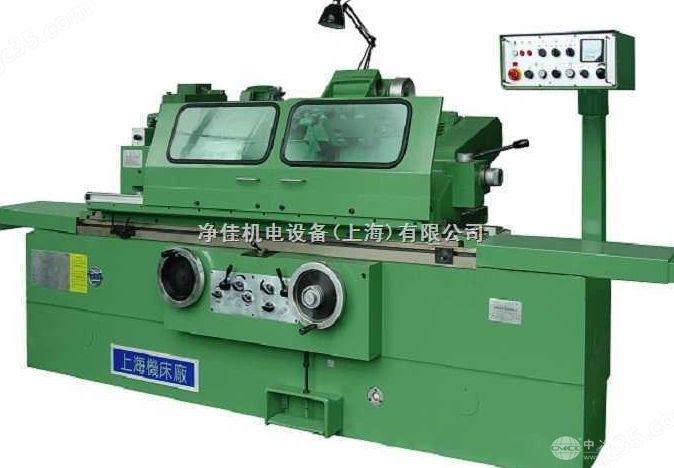

MGA1432A高精度*外圆磨床
主要用途：
本机床用以加工对精度与粗糙度有很高要求的轴类，套类、箔材轧辊、环规、塞规等类工件，适宜对上述精密零件进行金属单件或小批加工。机床按磨削长度分有1000和1500两种规格，供用户选择。
结构特征：
a、机床砂轮架轴承采用动静*承，其精度高、刚性好。
b、头架主轴由直流电机驱动，在转速范围内可无级调速。
c、尾架采用密集滚珠形式其刚性好。
d、机床配有磨削指示仪，便于对工件进行高精度磨削。
主要技术规格及参数：
主要规格
zui大磨削直径×zui大磨削长度φ320×1000、1500mm
加工范围
中心高180mm
*距1000mm、1500mm
可磨外圆直径用中心架zui小φ8mm、zui大φ60mm
不用中心架zui小φ8mm、zui大φ320mm
可磨内圆直径用中心架可夹直径zui小φ30mm、zui大φ125mm
不用中心架zui小φ16mm、zui大φ125mm
可磨工件重量150Kg
砂轮架
砂轮尺寸zui大φ400×50×φ203mm
zui小φ280×50×φ203mm
砂轮线速度35、17.5m/s
砂轮主轴转速1680、840r/min
zui大移动量(包括快速移动量在内)241mm
手轮一转砂轮架移动量1mm
手轮—格砂轮架移动量粗0.005mm
精0.001mm
砂轮架快速进退量25mm
砂轮架回转角度±30°
自动周期进给无
自动切入进给无
砂轮修速和补偿进给手动
内圆磨具
砂轮尺寸(外径×宽度×内径)zui大φ50×25×φ13
zui小φ15×20×φ5
HJX33-03A主轴转速10000、15000r/min
机床电机总功率 7.455KW
机床外形尺寸和净重
长×宽×高(mm)3400(4400)×1620×1500
净重(Kg)3900、4700
机床装箱尺寸和毛重
长×宽×高(mm)3380(4380)×2400×2000
毛重(Kg)5600、6500
工作精度：
出厂合格标准(JB/T9914-1999)
MGAl432A;MGAl432A×1500
P1磨削*间试件的精度
①长试件精度
a)圆度：0.002mm
直径的*性：0.005mm
试件尺寸：φ75×750
b)纵截面内直径的*性：0.005mm
②短试件的圆度：0.0005mm
试件尺寸：φ60×200
P2卡盘上磨削短试件外圆的精度
圆度：0.002mm
试件尺寸：φ60×30
P3卡盘上磨削短试件内圆精度
圆度：0.002mm
试件尺寸：φ60×100
试件表面粗糙度：
P1 长试件Ra 0.04μm
短试件Ra 0.01μm
P2、为Ra 0.02μm
P3为Ra 0.04μm
