工作原理

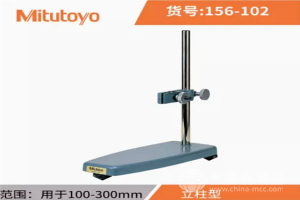

156-102采用螺旋传动与杠杆放大复合结构：测量时，旋转测微螺杆（螺距0.5mm），通过精密螺纹副驱动测砧沿立柱导轨直线移动；测微螺杆前端镶嵌硬质合金测头（HRC92），与被测工件接触后，微分筒每旋转一圈（50分度），测头移动0.5mm，刻度盘与游标配合实现0.001mm分辨率；内置恒力弹簧（弹性系数1.2N/mm）确保测力恒定（3N±0.5N），避免因施压不均导致测量误差；立柱底部集成磁性基座（吸附力＞50N）或螺纹孔（M8/M10），可快速固定于工作台或机械臂，支持多工位同步测量。
应用范围
覆盖多行业批量检测场景：汽车制造（活塞环间隙、气门座圈直径）、电子装配（连接器插针高度、PCB元件厚度）、精密加工（轴类零件直径、齿轮齿厚）及质量管控（O型圈压缩率、橡胶密封件尺寸）等，尤其适合测量硬度＞150HB的金属材料或软质材料（如塑料、橡胶），可替代游标卡尺实现单手快速操作与数据记录；支持与三坐标测量机、视觉检测系统集成，构建自动化检测线。
技术参数
测量范围：0-25mm；分辨率：0.001mm；精度等级：±0.003mm（符合ISO 3611标准）；测微螺杆螺距：0.5mm；测力范围：3N±0.5N（恒力弹簧）；立柱高度：150mm（可定制200/300mm）；测头材质：硬质合金（HRC92）；基座材质：不锈钢（表面镀镍）；工作温度：-10℃~50℃；重量：850g（含磁性基座）；防护等级：IP54（防尘防溅）；标配附件：校准环规、测头保护套、清洁刷、SPC数据输出线。
产品特点
全系列通过德国T?V认证，100万次旋转测试无间隙磨损；立柱双导轨设计使测砧移动偏摆量＜0.8μm，重复性≤0.5μm；一键归零功能支持快速切换测量基准，适配不同规格工件；测头快换接口（M2.5螺纹）可3秒内更换球头、刀刃头等专用测头，拓展应用场景；磁性基座与螺纹孔双固定模式，兼容手动检测与自动化产线。156-102以“实验室级精度、产线级效率”的特性，成为批量检测与自动化集成的首选工具。
