工作原理

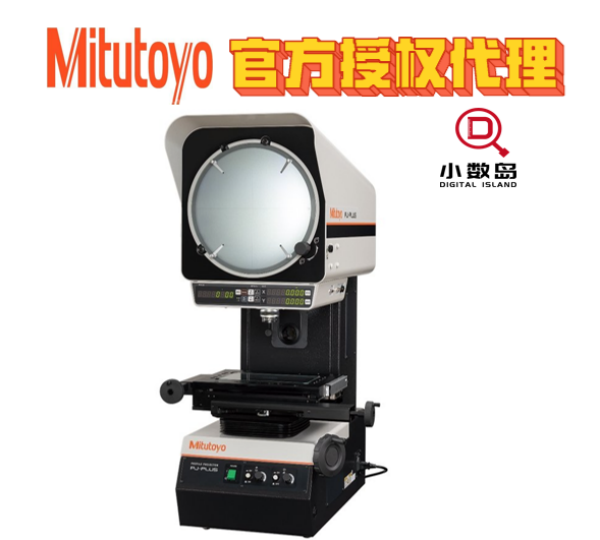

PJ-PLUS 302-801-20采用远心平行光路与双远心物镜设计：LED冷光源（波长525nm±5nm）发射的光线经准直镜组转化为平行光束，穿透被测工件后，由高分辨率CMOS传感器（800万像素，像素尺寸1.85μm）捕获1:1无畸变图像；系统内置亚像素边缘提取算法（精度0.0005mm）与动态温度补偿模块（-20℃~60℃温区），实时修正环境温度变化对光学元件热胀冷缩的影响；全封闭式机身采用不锈钢骨架与硅胶密封圈，配合IP65防护等级（防尘防水），可阻隔直径≥0.1mm的颗粒物及低压水柱冲击；载物台搭载交叉滚柱导轨与光栅尺闭环控制系统，定位精度±0.3μm，重复定位精度±0.1μm，确保测量数据稳定性。
应用范围
覆盖多行业极端环境测量场景：汽车制造（发动机缸体孔位、变速器齿轮齿形检测）、航空航天（涡轮叶片叶型、复合材料构件轮廓度）、精密机械（液压阀体流道尺寸、模具型芯型腔配合间隙）及能源装备（核电阀门密封面、风电齿轮箱轴承位）等，尤其适合测量易受污染（如切削液、油污）或需长期在线监测的工件；支持与工业机器人联用，适配生产线节拍≤5秒/件的自动化检测需求；可选配激光位移传感器扩展三维测量功能，实现孔深、台阶高等复杂特征的同步检测。
技术参数
测量范围：300mm×200mm（可扩展至600mm×400mm）；分辨率：0.001mm；重复性：±0.0008mm；物镜放大倍率：10X/20X/50X（可选）；光源寿命：＞60000小时；载物台行程：X/Y轴200mm×150mm，Z轴80mm；载物台承重：15kg；防护等级：IP65；工作温度：-20℃~60℃；工作湿度：10%~95%RH（无冷凝）；电源：AC100-240V 50/60Hz；重量：65kg（主机）；兼容软件：PolyWorks、Geomagic Control X、PC-DMIS。
产品特点
全系列通过欧盟ATEX防爆认证，可在易燃易爆环境中安全使用；双远心物镜消除测量畸变，边缘检测精度较传统投影仪提升70%；动态温度补偿技术将温度漂移量控制在±0.0002mm/10℃以内，适应极寒/高温工业现场；全封闭式机身支持高压水枪冲洗，清洁维护时间缩短80%；模块化设计支持光源、物镜快速更换，故障修复时间＜30分钟。PJ-PLUS 302-801-20以“实验室级精度、军工级环境适应性”的特性，成为极端工业环境下光学测量的标杆设备。
