设备介绍

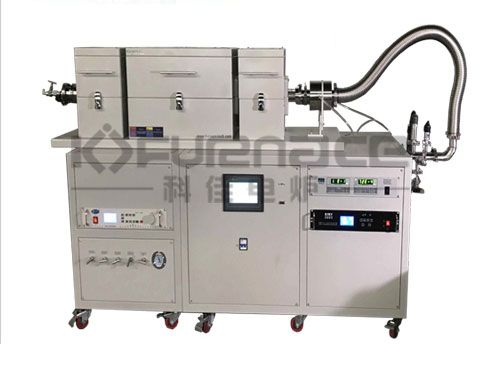

该设备是一款定制的PECVD系统,增加了倾斜、旋转功能。该系统包含等离子射频电源,高温管式炉,4通道质量流量供气系统和分子泵机组。PECVD系统是借助射频使含有薄膜组成原子的气体电离,在局部形成等离子体,而等离子体化学活性很强,很容易发生反应,在基片上沉积出所期望的薄膜。 该系统广泛应用于沉积高质量、SiO2薄膜、Si3N4薄膜、SiC薄膜、硬质薄膜、光学薄膜和炭纳米管(CNT)、
石墨烯材料等,是科研机构和大学实验室的理想产品。
产品优势
炉管可旋转
炉管采用定制变径炉管,管壁内带有石英拨料台,让物料受热更充分。炉管360℃旋转,旋转速度可调
成品质量好
PECVD具有基本温度低、沉积速率快、成膜质量好、针孔较少、不易龟裂等优点
智能多段PID可编程
温控系统采用PID智能化程序控温,自整定功能并可编制多段升降温程序
技术参数
产品名称 定制旋转PECVD系统
滑轨管式炉部分
产品型号 KJ-T1200-S80-DZPECVD-R
炉管尺寸 直径80*长度1600mm
可选其他直径Φ50,60,80,100,120,150mm
(其他尺寸可根据客户需求定制)
炉管材质 石英管
加热区 单温区,温区长度400mm(其他尺寸可根据客户需求定制)
工作温度 ≤1100℃
最高温度 1200℃
温控方式 N型热电偶
控制方式 触屏控制
控温精度 ±1℃
温控保护 具有超温和断偶保护功能
升温速率 建议≤10℃/min
加热元件 含钼电阻丝
法兰接头 标配配有不锈钢真空法兰,已安装机械压力表和不锈钢截止阀
密封系统 该炉炉管与法兰之间采用硅胶O型圈挤压密封、撤卸方便、可重复撤卸,磁流体密封,气密性好可实现炉管旋转过程中的高真空。
真空系统部分
主要参数 采用高真空分子泵组,炉管内真空度可达10-3pa
气路系统部分
名称 四路质量流量计(量程可选)
等离子电源部分
功率范围 0-500W(连续可调)
售后服务 质保一年,终身保修(耗材类:高温密封圈、炉管、加热元件等及人为损坏不属于质保范围)
更多规格可根据客户需求定制
