ZNC机械特性:
●本机结构均经是电脑抗拉、抗压、反应力等分析设计,永保机械精密度;
●铸材用FC-35经自然风化及各种处理,坚久耐用,精度不变;
●机械设计使用电脑(CAD)辅助设计,持久加机体结构不变形,确保金属型材的加工精度;
●工作台面经高波热处理研磨,表面不易磨损;
●X、Y轴均采用滚珠螺杆,传动轻巧,使用方便;
●主轴采用线性滑轨,永保精密度及其耐用性。
电控箱特性:
★三轴DRO位置显示5U;
★单轴(Z轴)精密显示,(D加工zui深尺寸显示/P设定值显示/W电极现在位置);
★钢打钢功能,转换时间0-30min可调;
★所有介面系统可在放电加工中,立即修改,立即显示,立即执行,不必停机;
★深孔加工电路;
★加工时主轴排渣跳升二段式控制:伺服与拉升二段速度均可单独控制,电*小面积及深孔加工,均获得满意的加工效果。
★脉波输出分低压/高低压重叠/方波或等能量输出,客户可任意设定;
★脉宽(on time 1-999us)休止(off time1-999us);
★电流(1-75-100A)由客户;
★积碳事前防制采FULLY系统电路自动判断并自动加快排渣跳动、间隙自动提升、启动深孔加工电路等;
★加工完毕可依操作者需要执行主升之后再自动全面关机(启动睡眠系统);
★可单独计算每组模具加工时间(只在实际加工时才自动计算);
★安全设施:
(a) 防火侦测
(b) 液面侦测
(c) 积碳时间侦测(操作者可依需要自行设定停机时间)
(d) 积碳主轴反走侦测(操作者可依需要自行设定主轴反走停机高度);
★电极不麻面,加专有电路;
★内建软体加工条件4800组;
★开放客户自行填写加工条件100组,(每组十个单节加工条件,100个单节加工条件);
★加工条件可任意选段;
★加工条件可锁码存档。

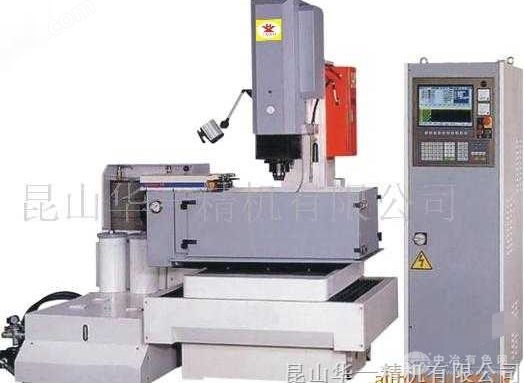

●SINHONG EDM机械规格(SPECIFICATION OF MACHINE UNIT)
MODEL机型规格ITEN单位SH-450ZNC
工作槽(长*宽*高)
work tank
dimension(L*W*H)mm1370×670×450
工作台(长*宽)
work tank
dimension(L*W)mm700×400
左右行程-X轴
X Axis Travelmm450
前后行程-Y轴
Y Axis Travelmm350
Z轴行程
Z Axis Travelmm180-200
机头行程
I work Head Travelmm210
电极头平面与工作台zui大距离
Distance Between Electrode & Work Tablemm580
zui大工作重量
Max Workpiece WeightKgs1000
zui大电器重量
Max Workpiece WeightKgs150
油槽zui高液位
Highest oil tank capacitgmm370
过滤箱尺寸(长*宽*高)
Fitter dimensionsLiter1250×780×480
过滤箱容量
Fitter capacitgmm370
机器总重量(含电箱、油箱)
Machine Weight(includepower unit and Work tankKgs1800
