工作原理
该设备基于电子引伸计动态变形测量与微机闭环控制技术实现高精度测试：

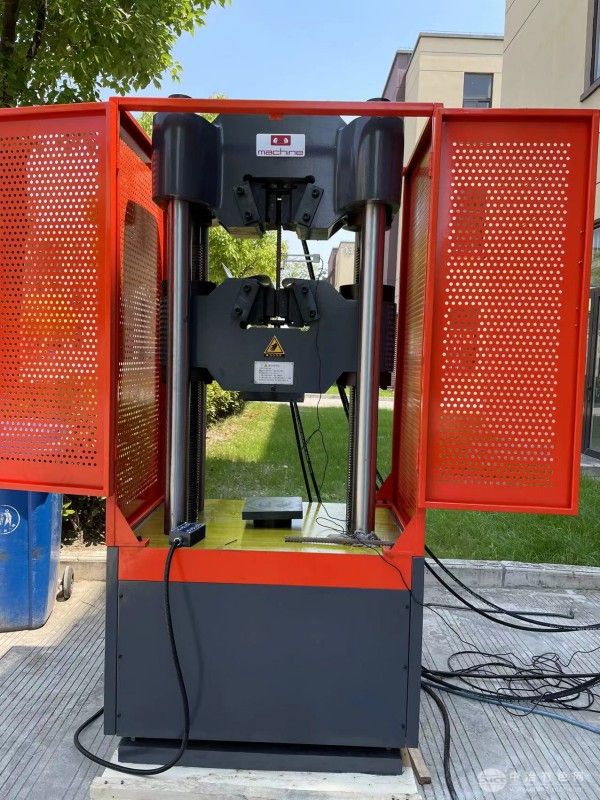

试验时，铝合金试样通过液压或手动夹具固定于上下横梁间，交流伺服电机驱动精密滚珠丝杠，以设定速率对试样施加轴向拉力。高精度电子引伸计（标距25mm，量程±50%）实时采集试样标距段的变形量，负荷传感器同步测量拉力值，数据经24位高速ADC模块（采样率200kHz）传输至工业计算机。系统通过PID算法动态调整拉伸速度，确保加载过程平稳无冲击，并自动生成应力-应变曲线、断裂伸长率、屈服强度及抗拉强度等参数。支持恒速率拉伸、弹性模量测试及程序控制模式，兼容GB/T 228.1、ASTM E8、ISO 6892等国际国内标准。
应用范围
适用于以下场景的铝合金材料力学性能测试：
航空航天：飞机机翼蒙皮、起落架舱体、卫星支架用铝合金的断裂韧性评估；
汽车制造：新能源汽车电池托盘、车身结构件、轮毂用铝合金的成型性能验证；
轨道交通：高铁车体、地铁车门、有轨电车底架用铝合金的疲劳寿命分析；
建筑领域：幕墙龙骨、门窗型材、桥梁护栏用铝合金的抗风压与耐久性测试；
3C电子：手机中框、笔记本电脑外壳、平板电脑支架用铝合金的薄板拉伸性能研究。
技术参数
型号：HY-0580(SB)
最大试验力：50kN（5吨）
力值精度：±0.5%
变形测量范围：0-50mm（电子引伸计）
变形分辨率：0.0001mm
速度范围：0.001-500mm/min（无级调速）
有效试验空间：1000mm（高度）×400mm（宽度）
夹具形式：液压楔形夹具（适配铝合金薄板/型材）
驱动方式：交流伺服电机+滚珠丝杠
控制系统：全数字闭环控制，支持力、变形双闭环同步
数据接口：USB、RS485、以太网
电源：AC220V±10%，50/60Hz，1.5kW
产品特点
高精度变形测量：采用进口电子引伸计，分辨率达0.0001mm，可精准捕捉铝合金断裂前的微小变形，避免传统接触式引伸计的打滑误差；
微速控制技术：伺服电机配合高精度减速机，实现0.001mm/min超低速稳定拉伸，确保铝合金薄板试样均匀变形，减少颈缩阶段的数据波动；
专用液压夹具：楔形夹具采用硬质合金镶块与防滑纹设计，适配2-20mm厚度铝合金型材，夹持力达80kN，防止试样打滑或断裂时飞溅；
安全防护机制：配备过载保护、限位开关、防护罩及紧急停机按钮，支持试验中断后数据自动保存，保障操作人员与设备安全；
智能化分析软件：内置GB/T、ASTM标准试验方法库，自动生成测试报告并支持数据云端存储、多组对比分析及断裂伸长率合格判定，助力铝合金工艺优化。
